点击上方蓝色字关注我们~ 今天我来为大家讲解一下如何利用3dmax，根据CAD图纸建墙制作桥模型。

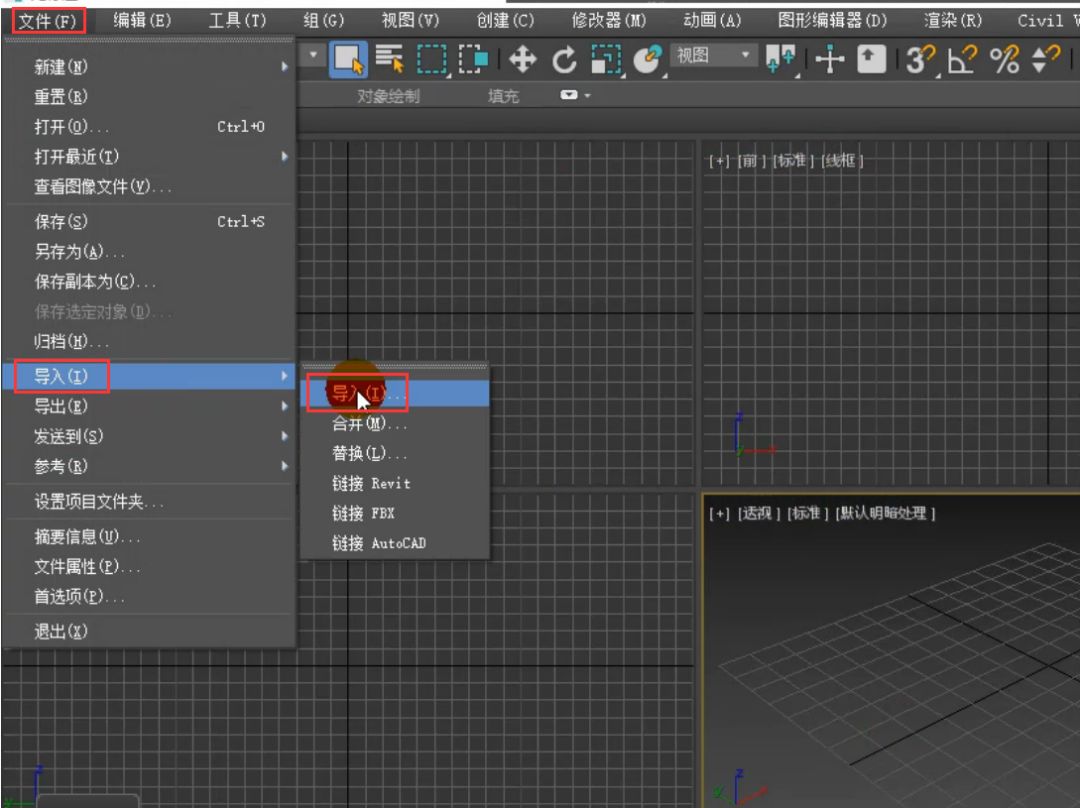

单击文件选择导入中的导入，将这个平面图导入的到场景中。
选择这个平面图，将它的颜色修改为黑色，单击确定。

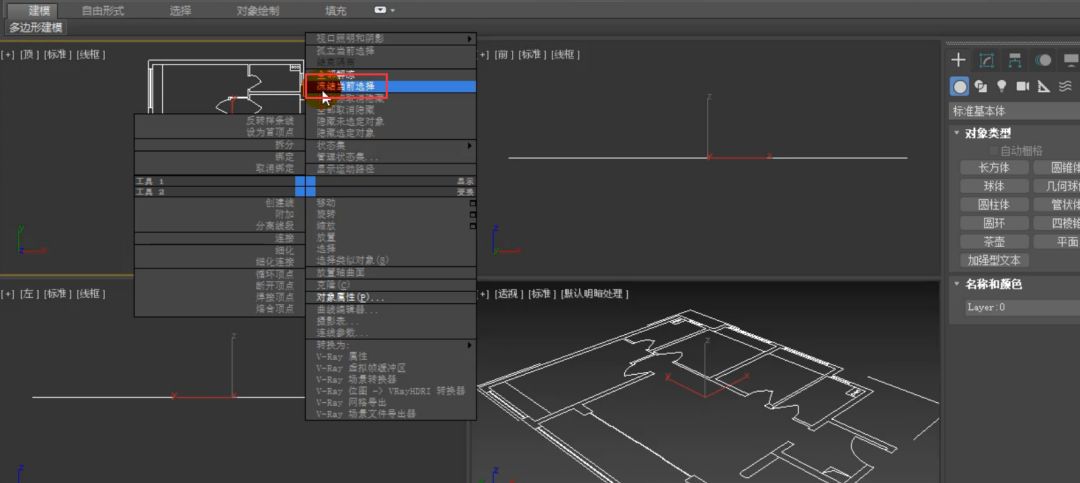

单击鼠标右键，选择冻结当前选择。

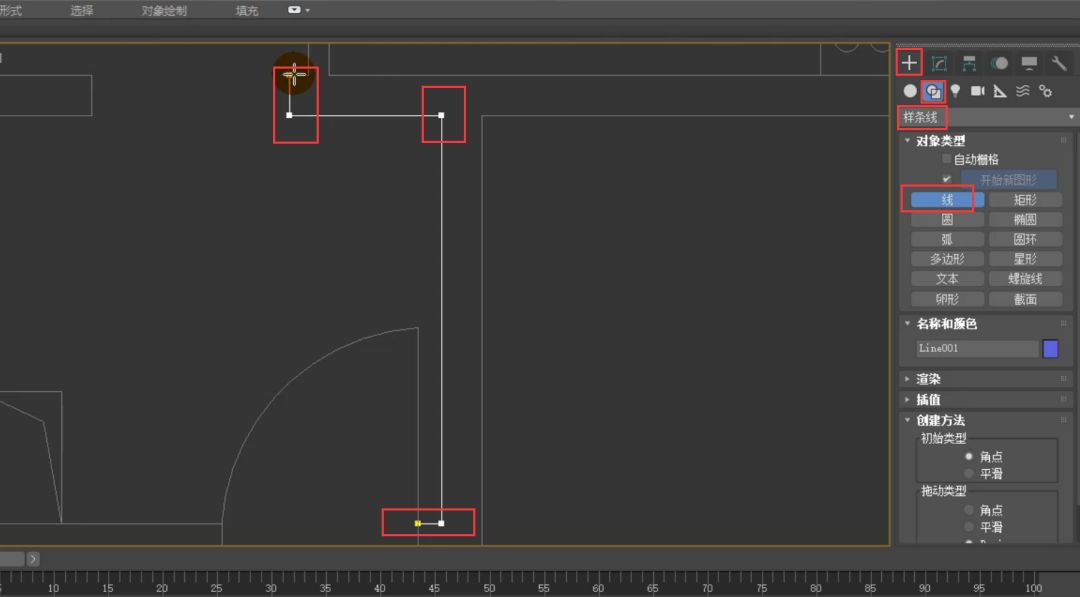

单击创建，选择几何体，对象切换为样条线，选择线在场景中进行创建，并开启捕捉对这些顶点进行描边。

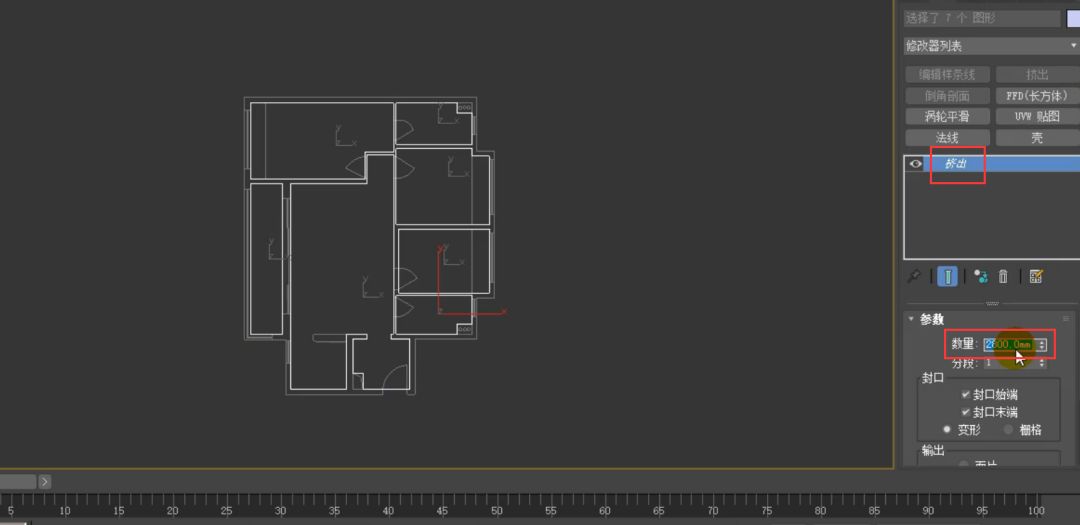

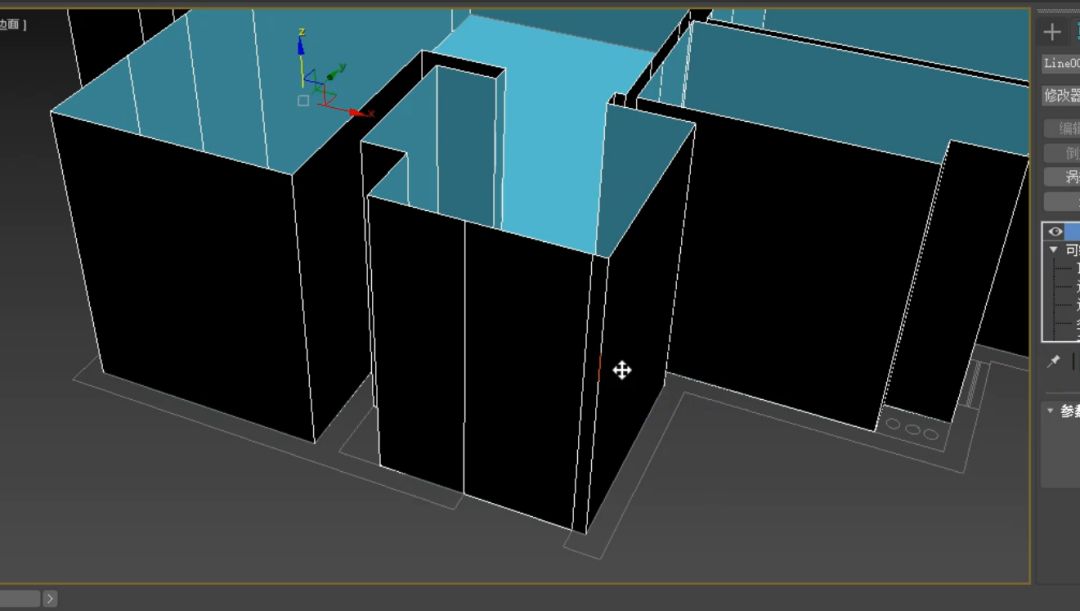

差不多就是将轮廓进行描出来。绘制完成后之后，选择这所有的物体，我们为它们添加一个挤出修改器，挤出的数量设置为2800mm。

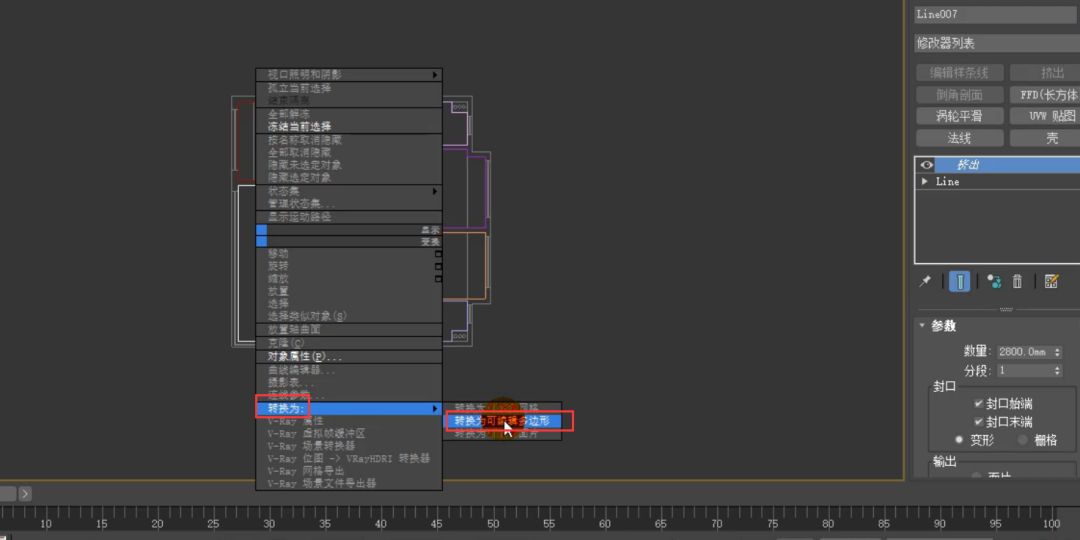

选择这个物体，单击鼠标右键，将它转换为可编辑多边形。
单击附加，我们可以对它们一一进行拾取附加。

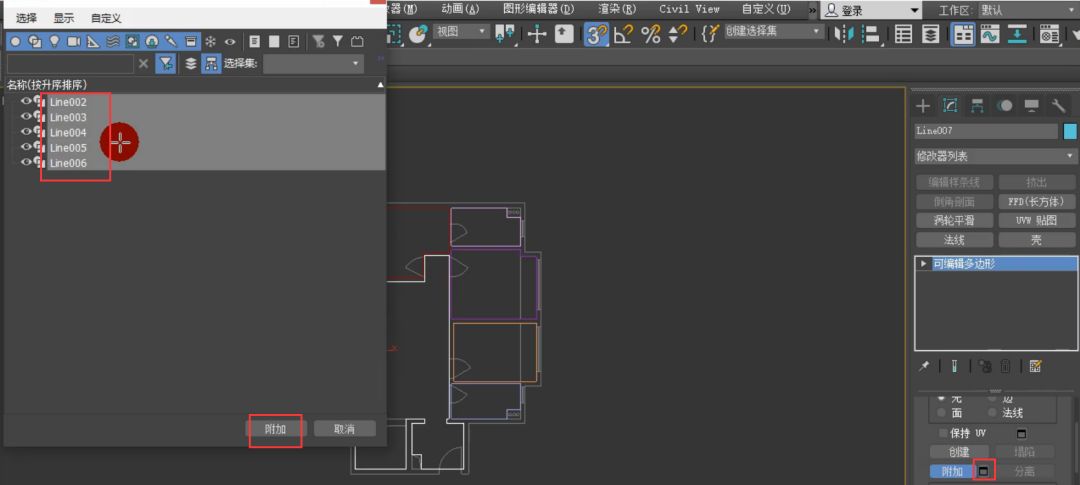

或者我们可以按附加后面的附加列表按钮，选择所有对象，单击附加，这样方便很多。

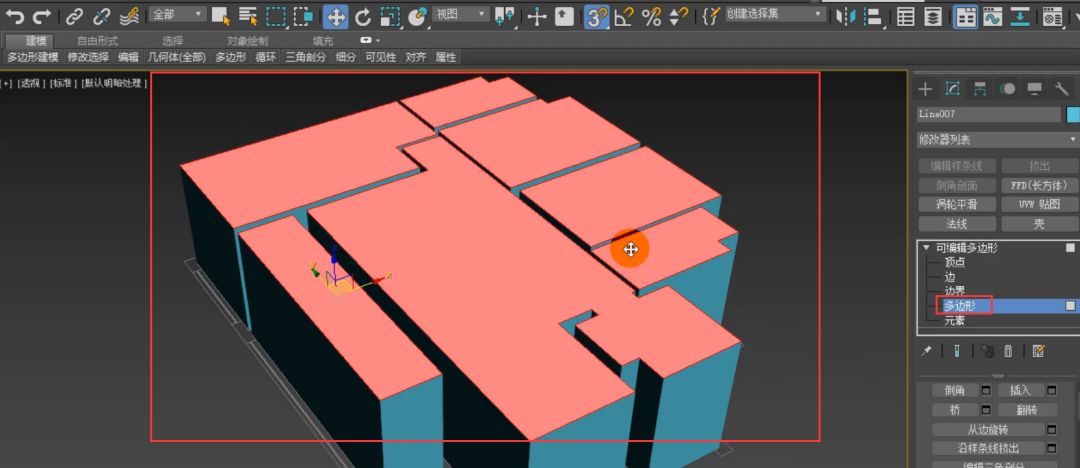

附加完成后就是这样的一个效果，我们进入到多边形级别，选择这些多边形。
然后单击分离，我们对它们命名为顶面，单击确定。
我们选择顶面，右边的的名称就自动显示为顶面，我们将它的颜色进行修改，单击确定。
这样分离之后，它们就是独立的。

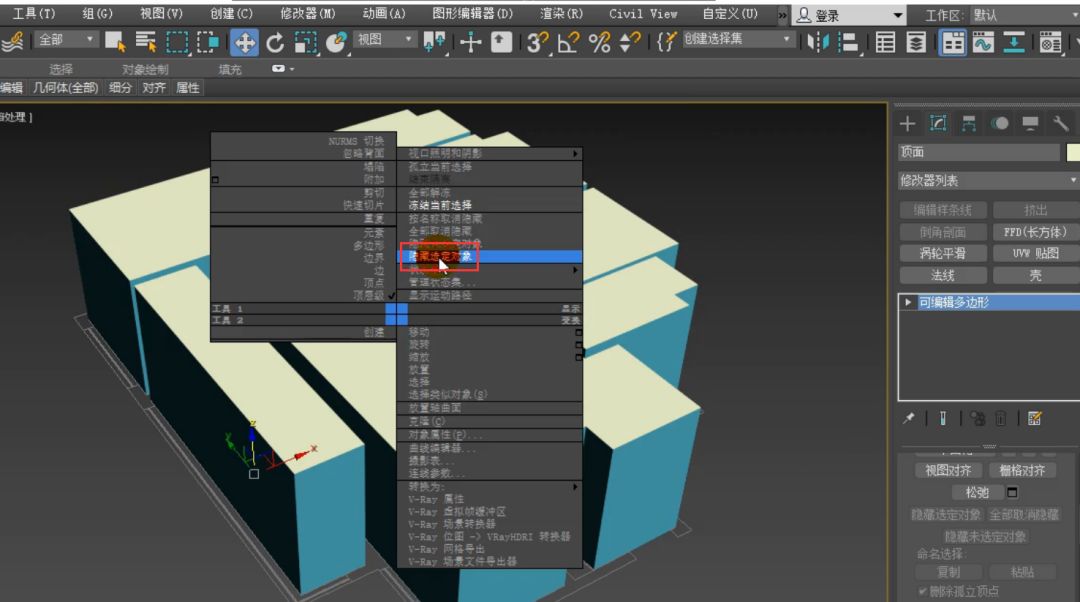

然后单击鼠标右键，选择隐藏选定对象。
现在它的里面是黑色的，它们都是有一些面组成的，我们只看得见外面，里面的看不见。我们执行F9进行渲染的时候，它也是看不见的。

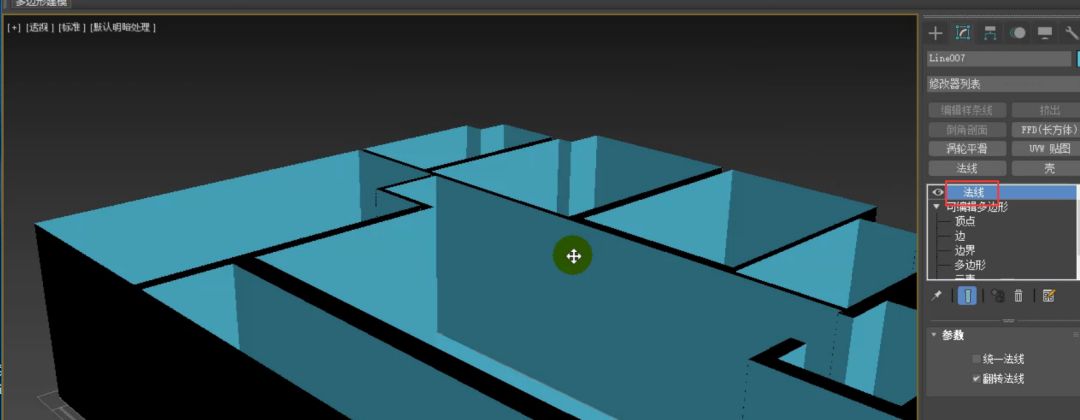

我们为它添加一个法线修改器，这样我们就可以看清楚里面了。
执行F4，让它以边面的方式进行显示。

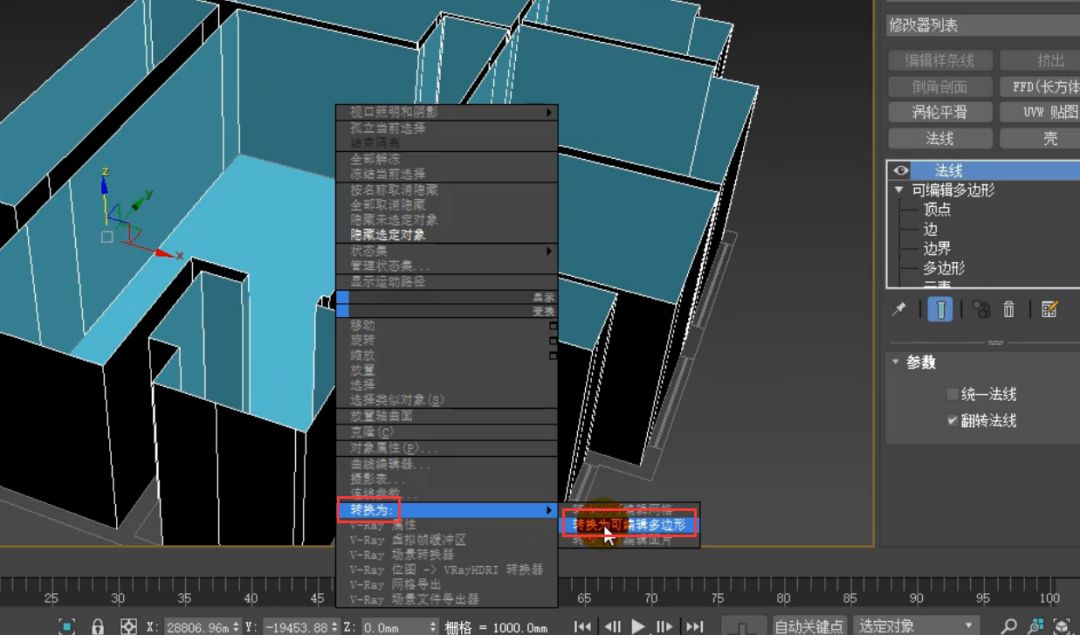

然后单击鼠标右键，选择转换为可编辑多边形。重新再次转换是因为我们添加了法线修改器。

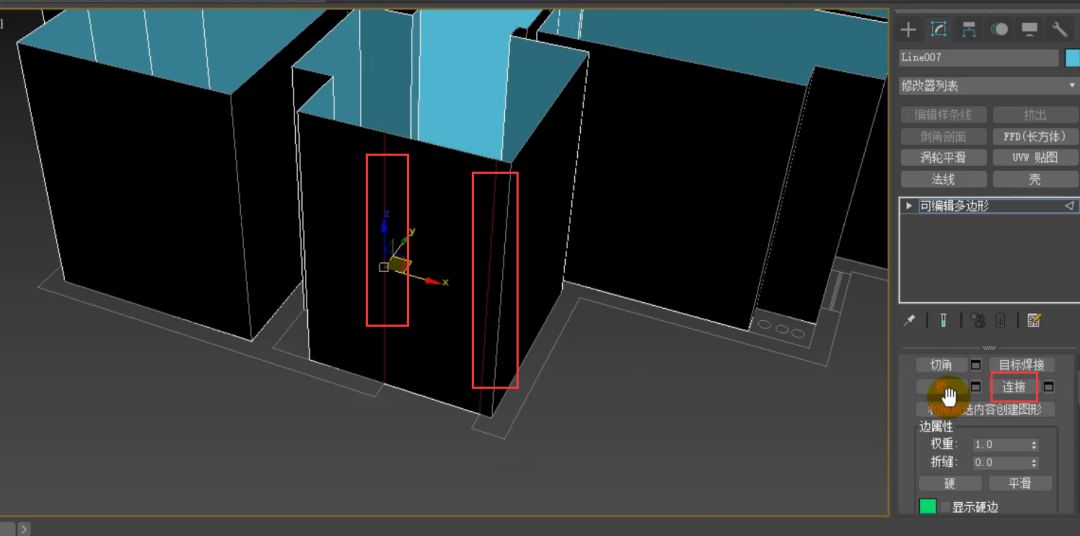

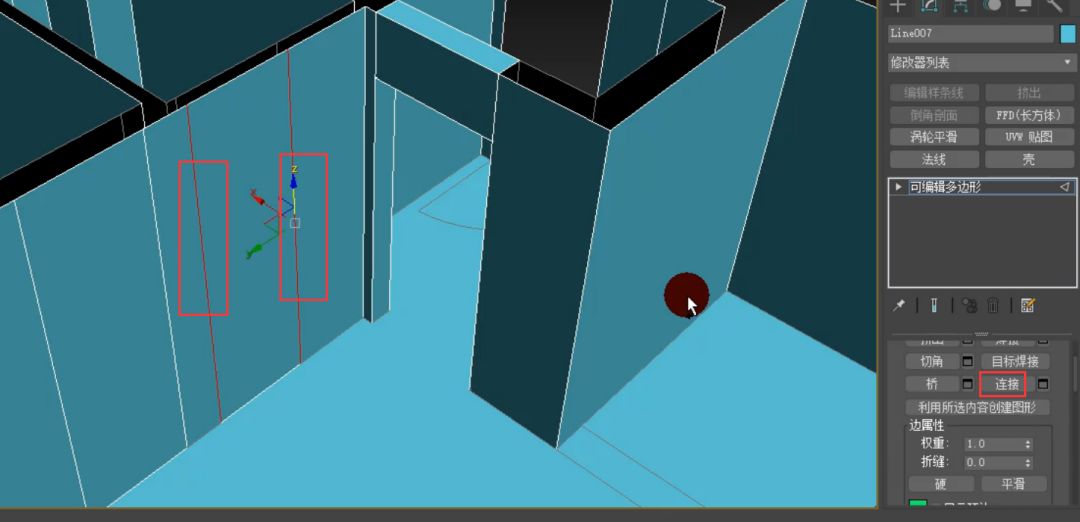

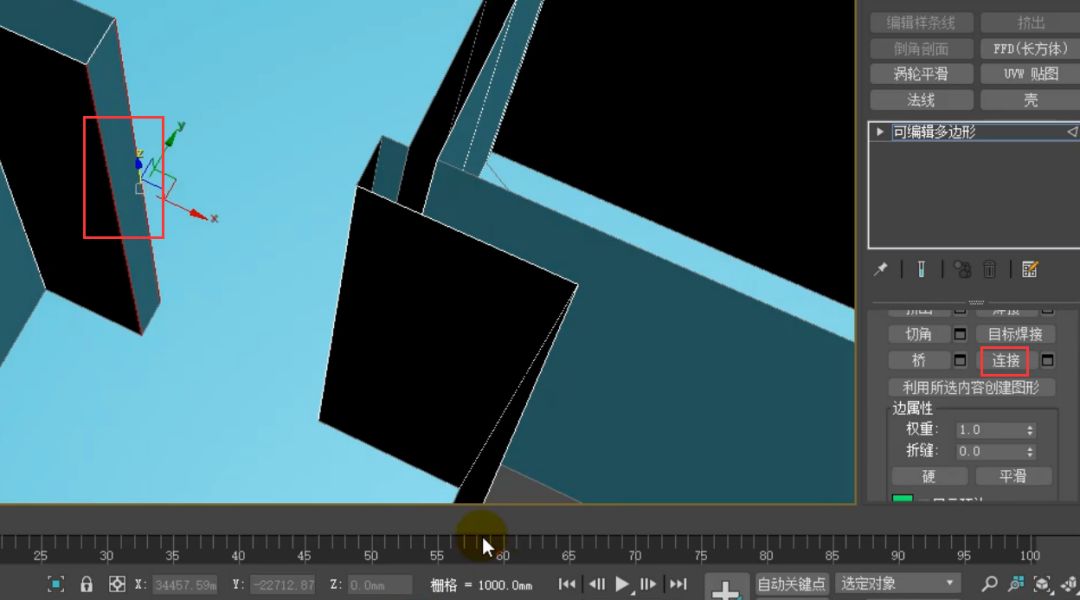

进入到边级别，选择这两条边，单击连接。

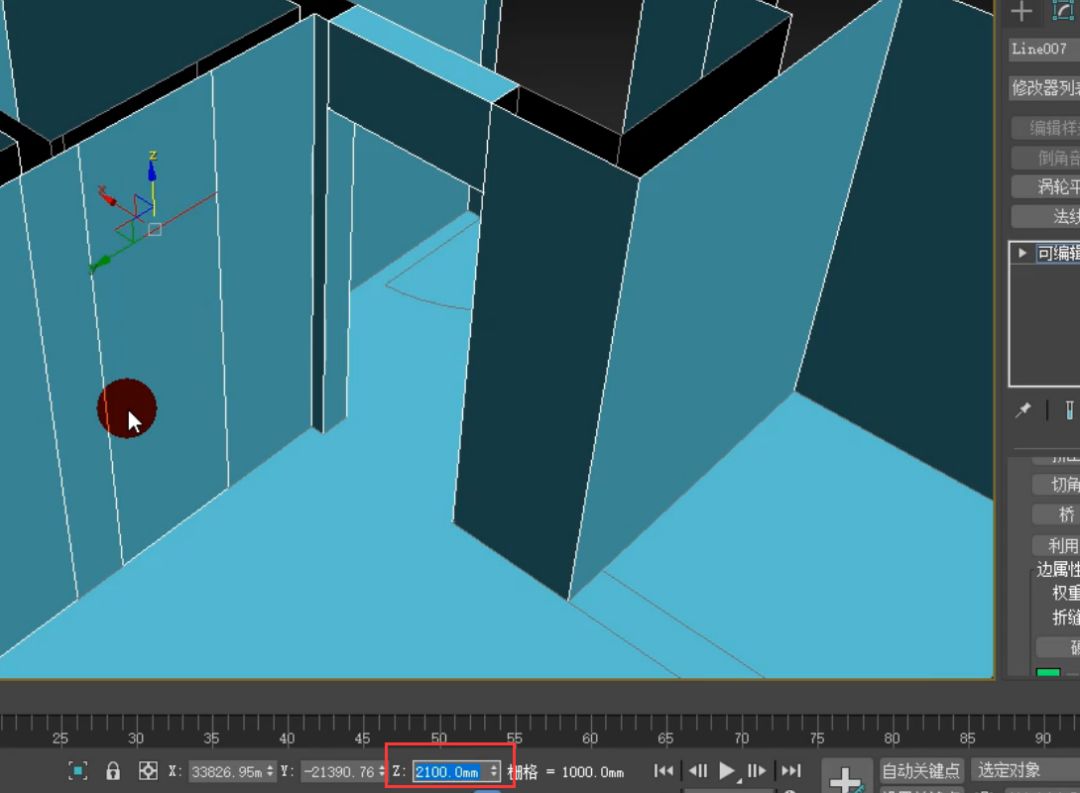

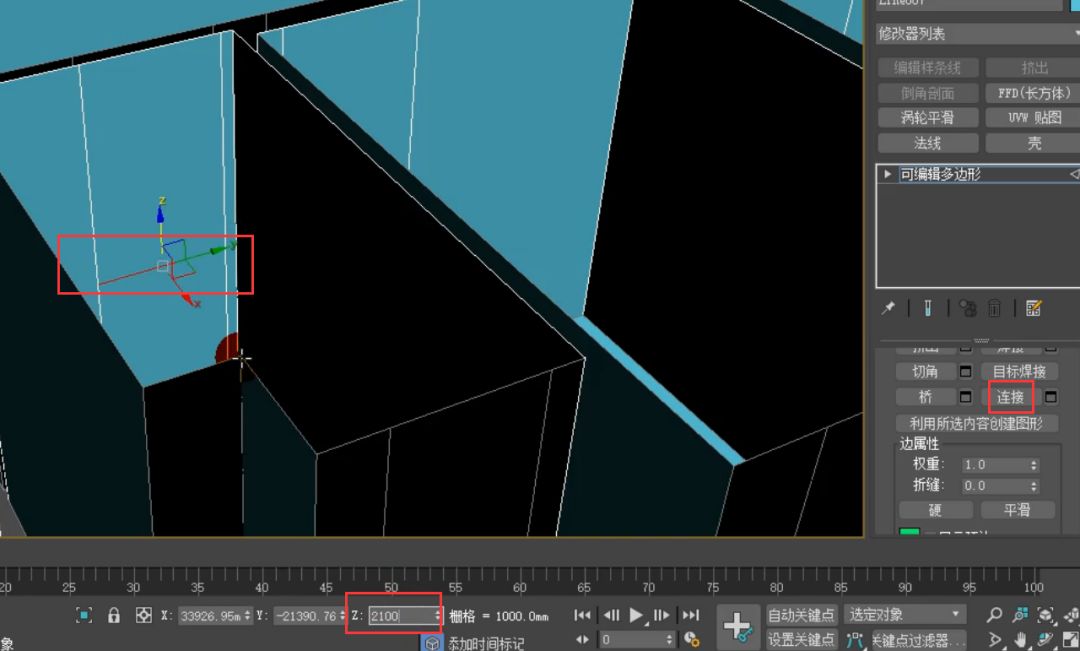

这样它就默认连接为了一条，我们在Z轴将数值更改为2100mm。

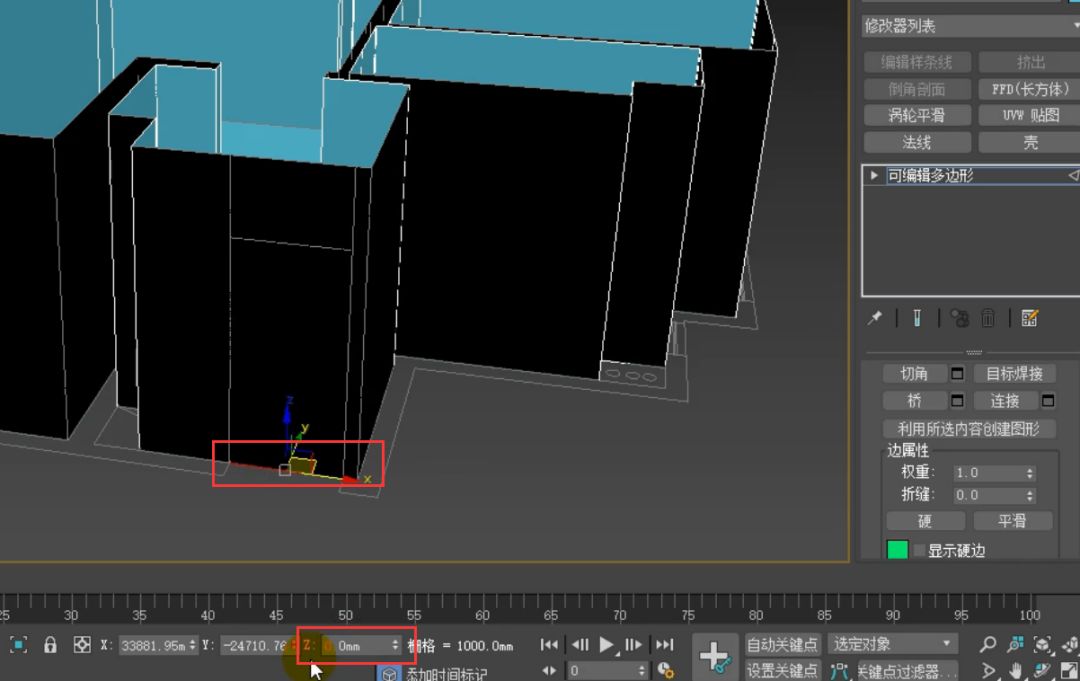

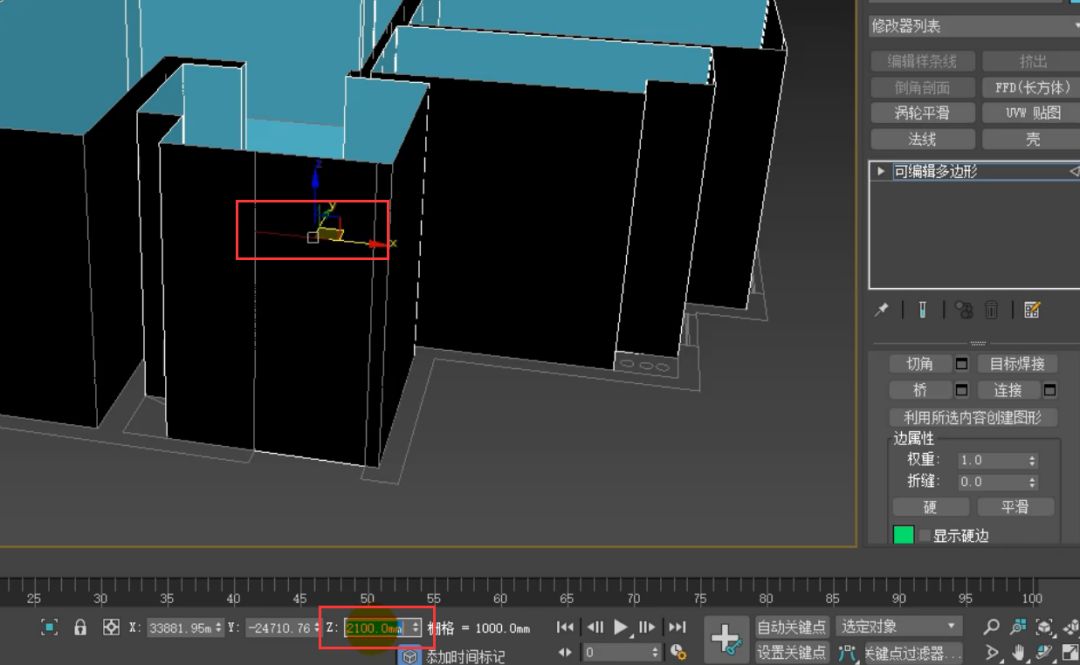

我们选择下面的这条边，可以看见它的Z轴坐标为0，也就是坐标原点，所以我们就只需要将上面的边的数值设置为2100mm，如果下面的这条边不是在0这个位置，我们就需要将坐标进行清零设置之后，再对上面的数值进行设置。

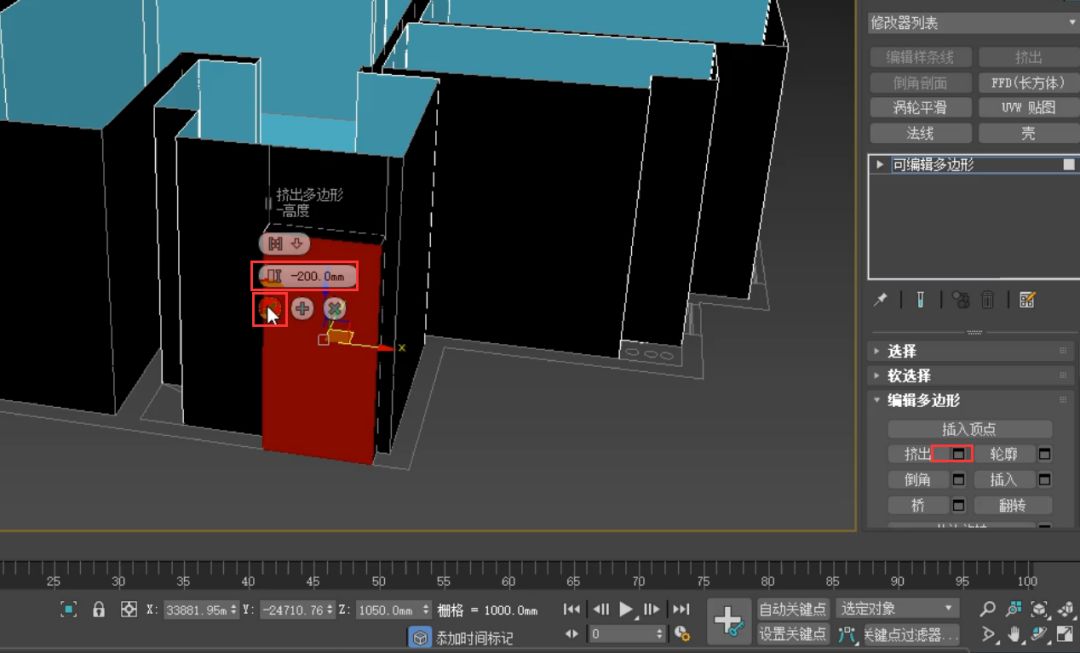

进入到多边形级别，选这个多边形，对它进行挤出设置，单击挤出后面的设置按钮，挤出的数值设置为-200mm，单击确定。
然后选择这个面按住Delete键进行删除。

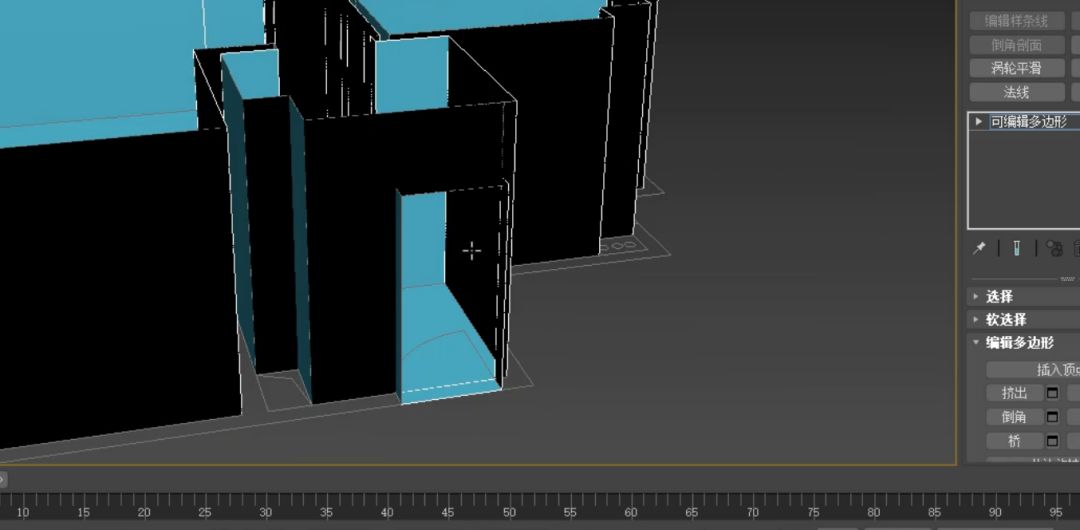

然后我们选择这几个面，按Delete键进行删除。我们只需要保留最底部的这个面就可以了，因为它是一个过门石。
进入到边级别，选择这两条边，单击连接。

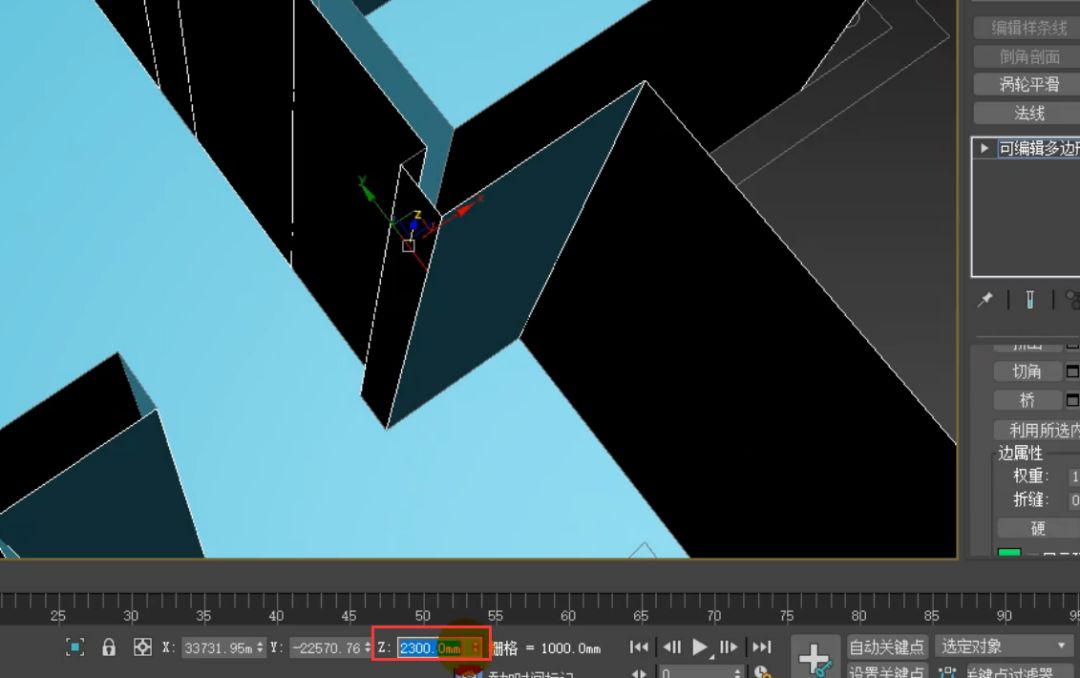

在Z轴输入2300mm。

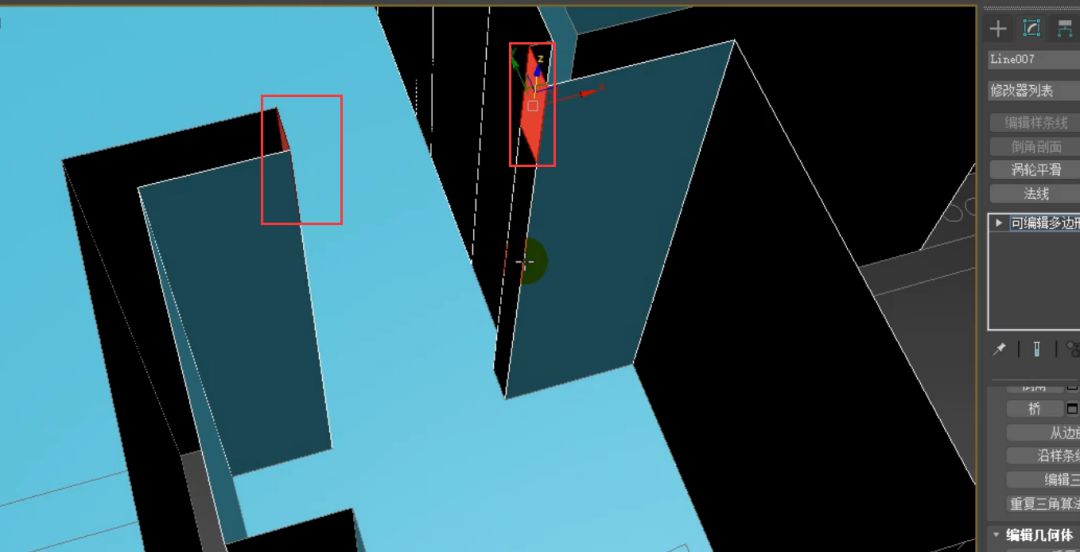

选择这两条边，单击连接。
在Z轴这里输入为2300mm。

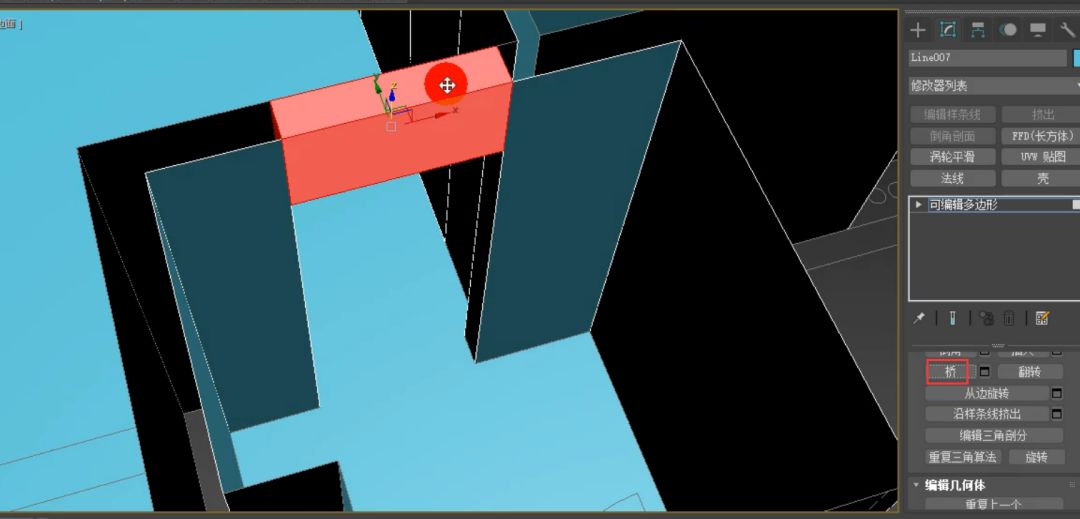

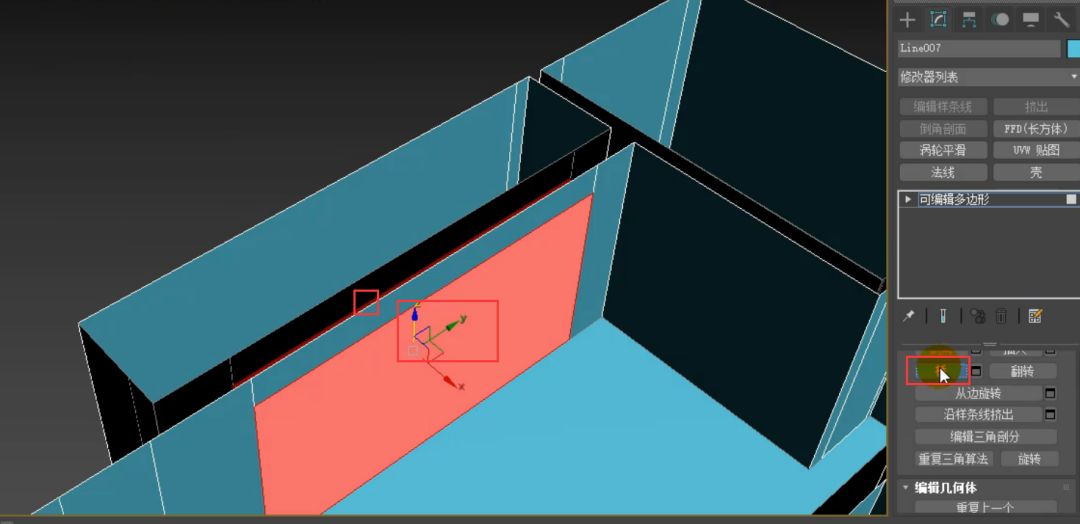

进入到多边形级别，选择这两个面，单击桥，这样它们就连接在一起了。
选择这两条边，单击连接。
在Z轴这里输入2100mm。
将这两条边也进行连接，Z轴也为2100mm。

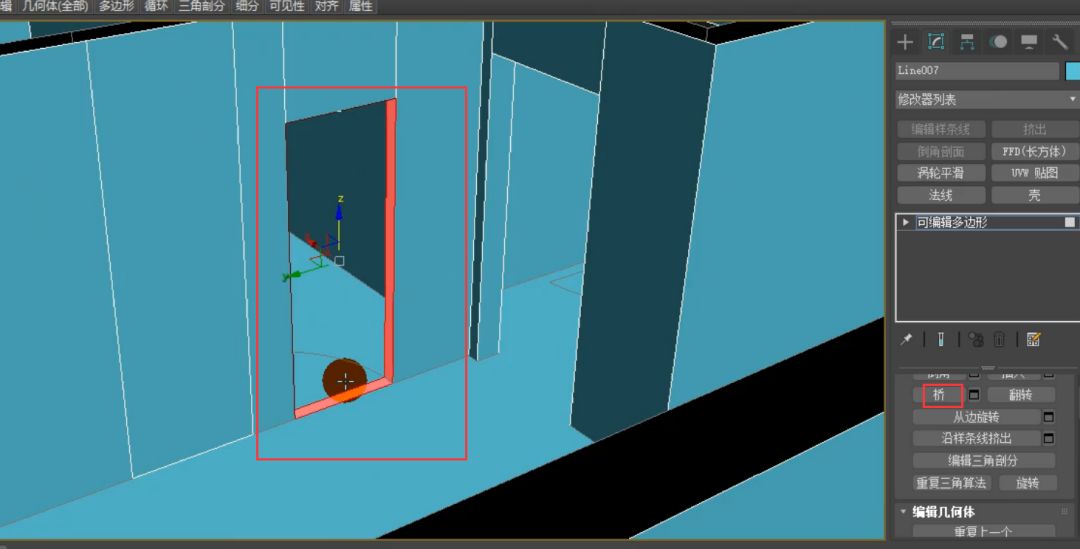

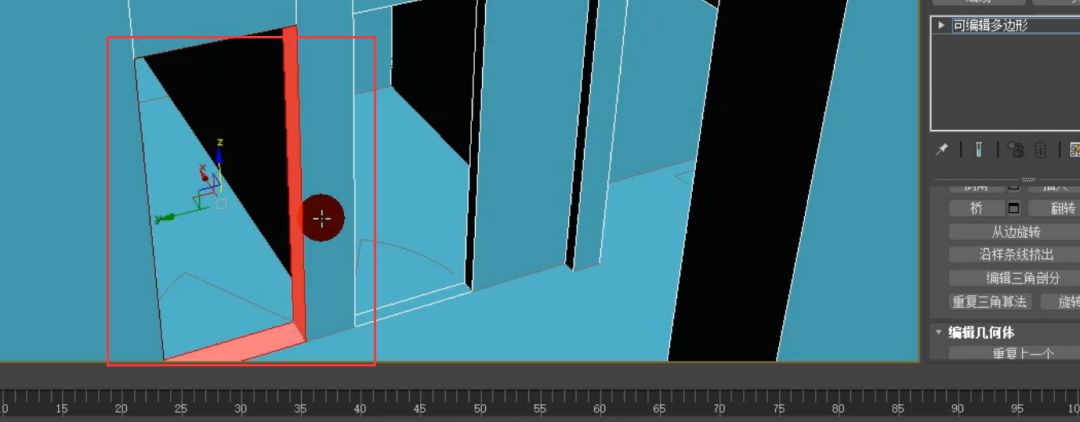

进入到多边形级别，我们选择这两个面，单击桥。
我们使用同样的方法来制作这个门，选择两条边，然后单击连接，背面也是，Z轴的数值都为2100mm，再选择下面的多边形，单击桥这样就制作好了。

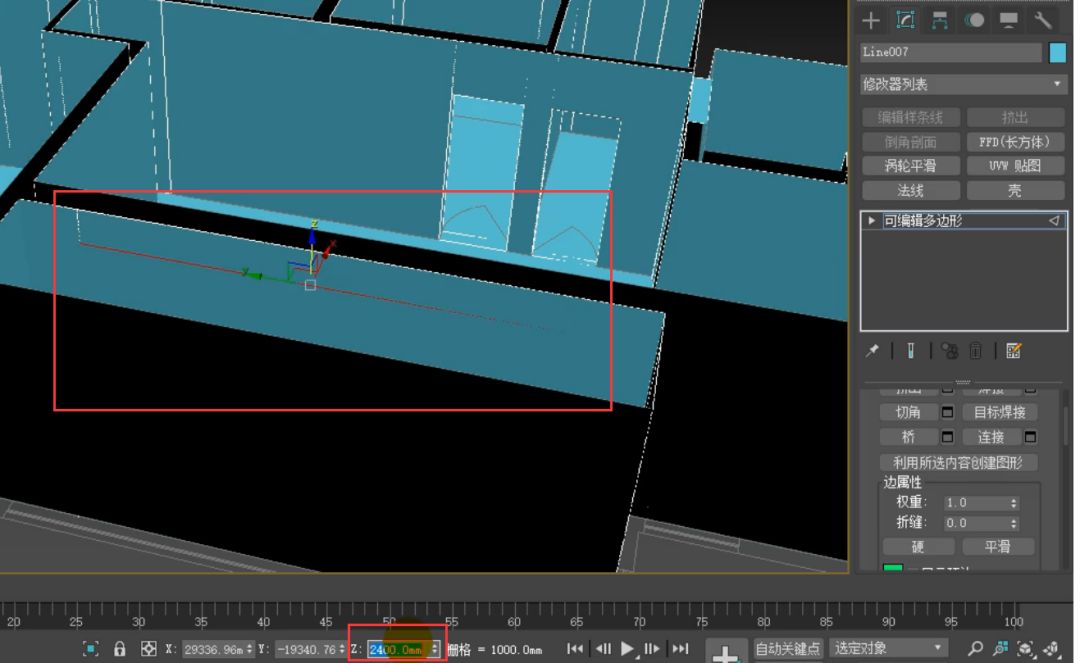

我们使用同样的方法将阳台的门制作出来，但是它的Z轴坐标为2400。

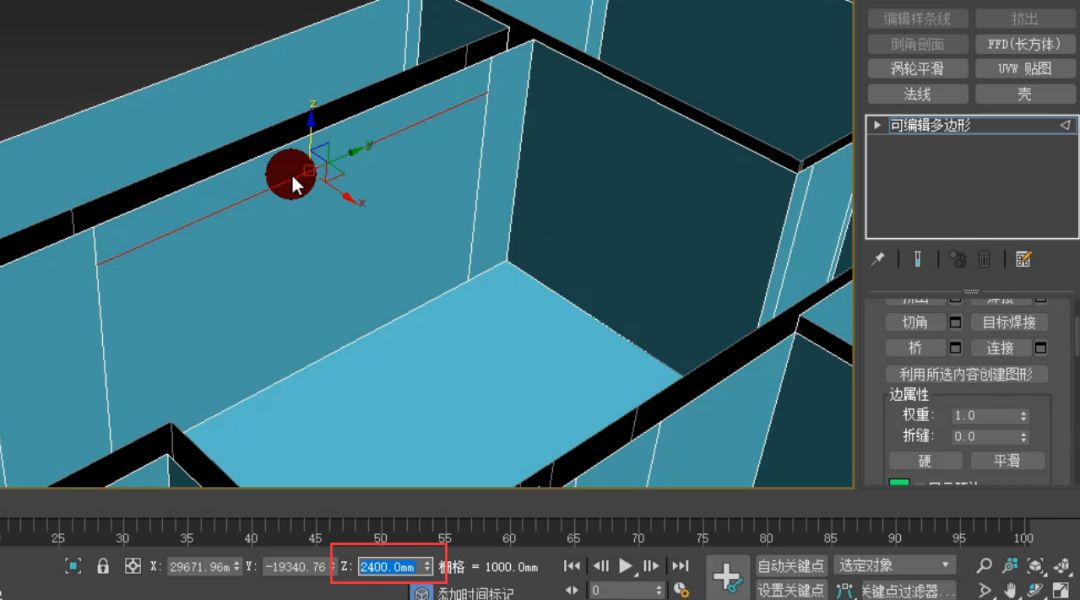

选择这两条边，单击连接，Z轴的坐标也为2400。
进入到多边形，选择这两个多边形，单击桥。
接下来我们制作一下窗户。进入到边级别，选择这三个边。

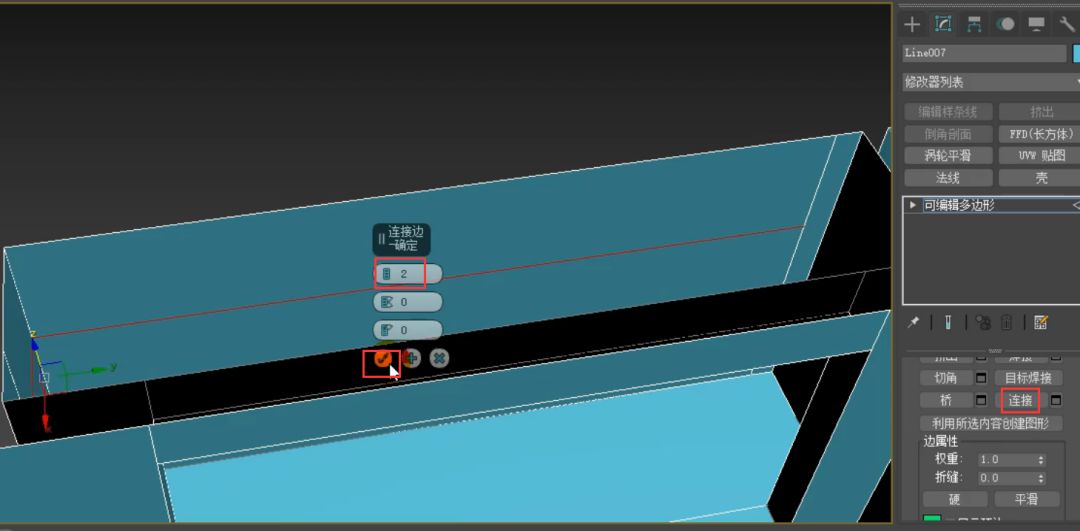

单击连接后面的设置按钮，设置连接的分段数为2，单击确定。
选择这条边，双击一下，选择这条循环的边。
Z轴的数值设置为2500mm。
双击选择下面这一条，Z轴的数值设置为300mm。

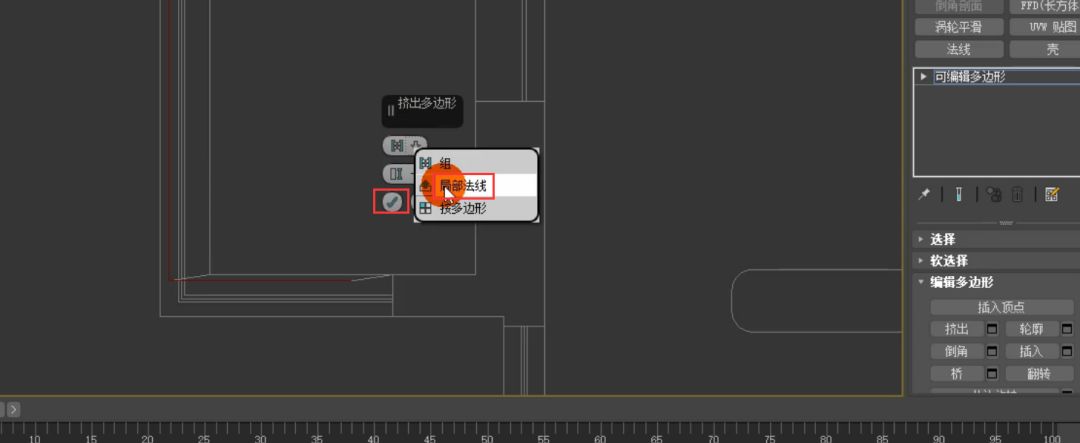

进入到多边形级别，选择这几个多边形，单击挤出后面的设置按钮，选择按局部法线的方式，挤出的数量设置为-200mm，单击确定。

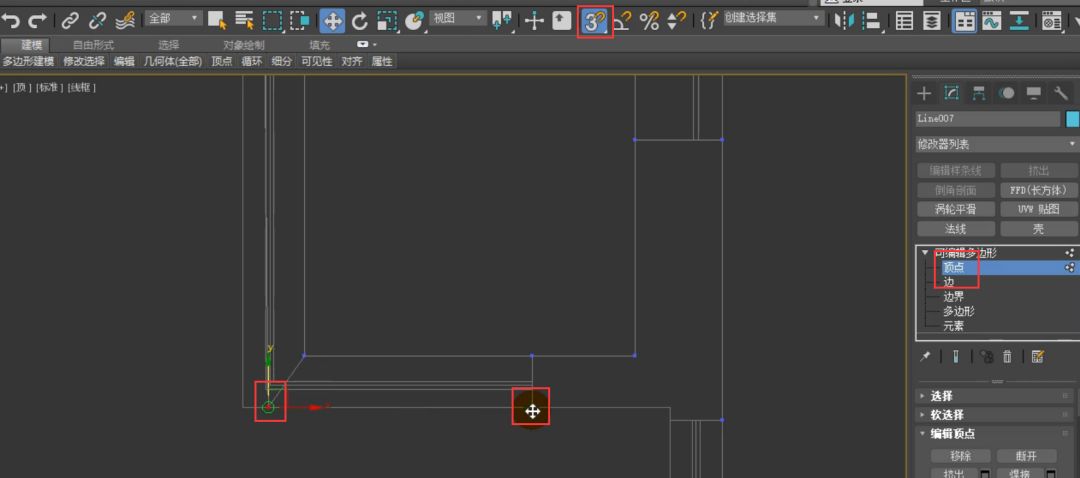

进入到顶点级别，我们选择这个顶点，进行捕捉对齐。
剩下的门窗可以使用同样的制作方法制作出来。
