目录
--Drawable绘制线条 引入--
让你画一条线，是不是第一反应是自定义View，今天只需要一个Drawable底下的xml，一行布局代码解决（说实话，我在这个上面走了很多弯路）
一下全是基本绘制
如上图：如果要用自定义View实现，需要确定坐标，然后给画笔设置颜色.......
如果用Drawable实现呢？
上布局代码：
app/src/main/res/drawble/draw_line.xml
| 属性 | 详细 |
|---|---|
| shape - android:shape="line" | 表示绘制线条 |
| stroke - android:width="5dp" | 线条的宽度(粗细) |
| stroke - android:color="#54a3d7" | 线条的颜色 |
之后在布局文件(app/src/main/res/layout/activity_main.xml)中引入即可：
这样就实现了这样的效果！
下面来看看其他的东西吧！
--绘制圆形--
绘制正圆形
话不多说，跟上面一样，创建 app/src/main/res/drawble/draw_oval.xml
| 属性 | 详细 |
|---|---|
| shape - android:shape="oval" | 绘制圆形或者椭圆 |
| stroke - android:width="1dp" | 绘制宽度(粗细) |
| stroke - android:color="#54a3d7" | 绘制颜色 |
| size - android:width="55dp" | 绘制宽度(图像宽度) |
| size - android:height="55dp" | 绘制高度(图像高度) |
然后在布局文件中引用

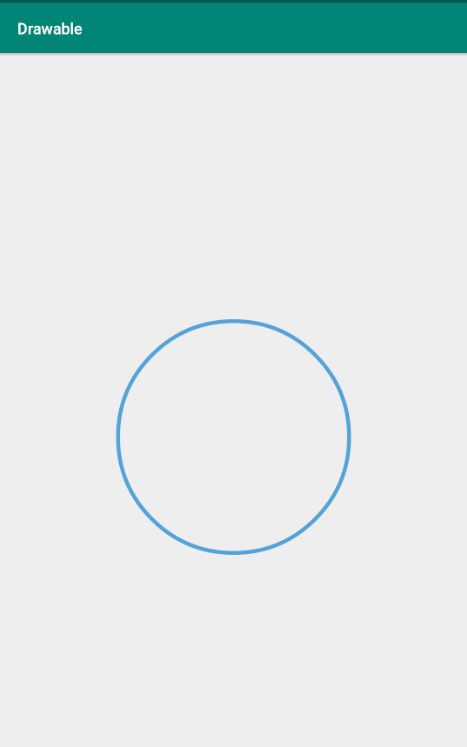

效果图如下：
绘制椭圆
若要绘制椭圆，只需要将 app/src/main/res/drawble/draw_line.xml 中的size标签下的宽高更改即可
我将高度更改成251dp。

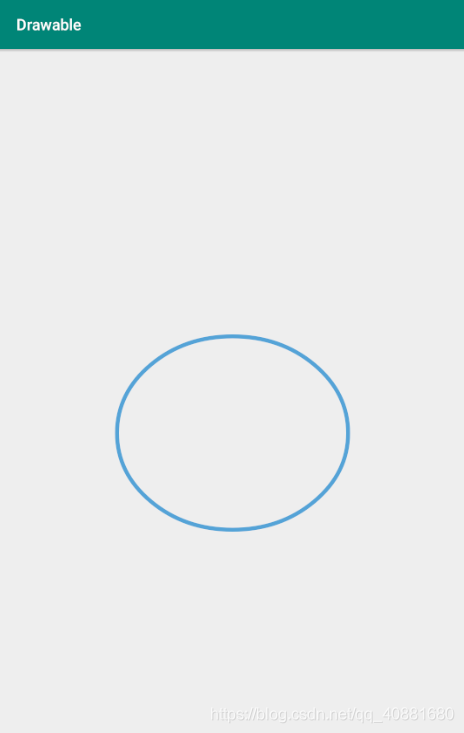

效果展示

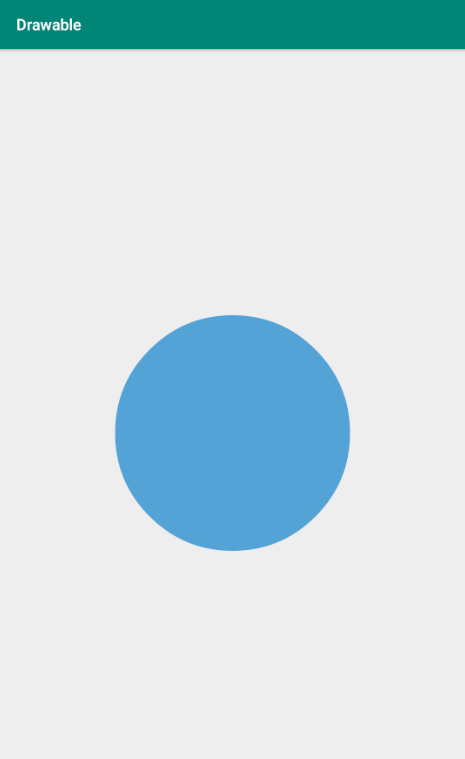

绘制实心椭圆、正圆形
同样只需要更改 app/src/main/res/drawble/draw_line.xml
将stroke标签改为solid，即可，椭圆亦是如此
效果图：
--绘制渐变色--
渐变色使用方法
用以上的圆形来进行演示，其它亦是如此

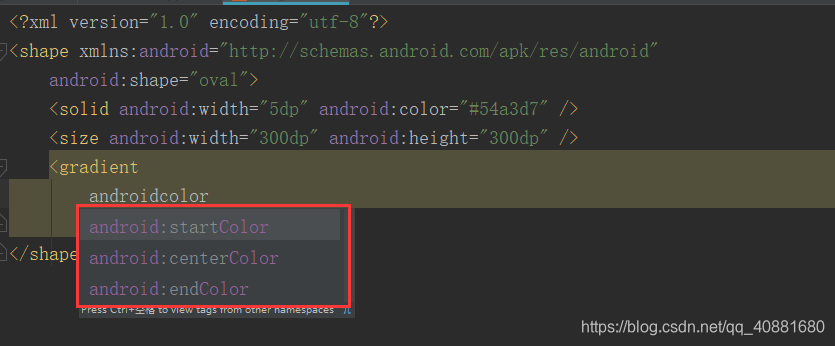

在app/src/main/res/drawble/draw_line.xml 加上gradient标签即可，下图有三种颜色
渐变色代码、效果演示
| 属性 | 详细 |
|---|---|
| gradient - android:startColor="#65e4a0" | 开始颜色(默认从左至右) |
| gradient - android:centerColor="#58a3d6" | 中间的颜色(默认从左至右) |
| gradient - android:endColor="#d12890" | 结束颜色(默认从左至右) |

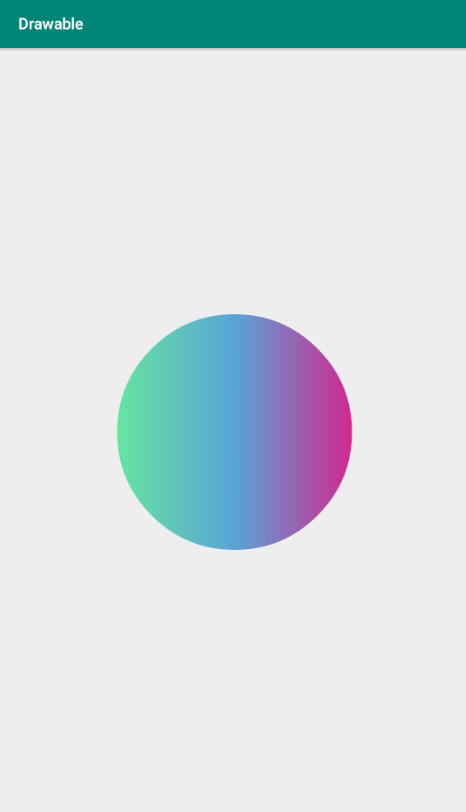

效果展示：
--绘制矩形(长、正方形)--
基本绘制矩形
drawble_rectangle.xml
其实与绘制圆形差不多，仅仅需要更改shape标签：android:shape="rectangle"

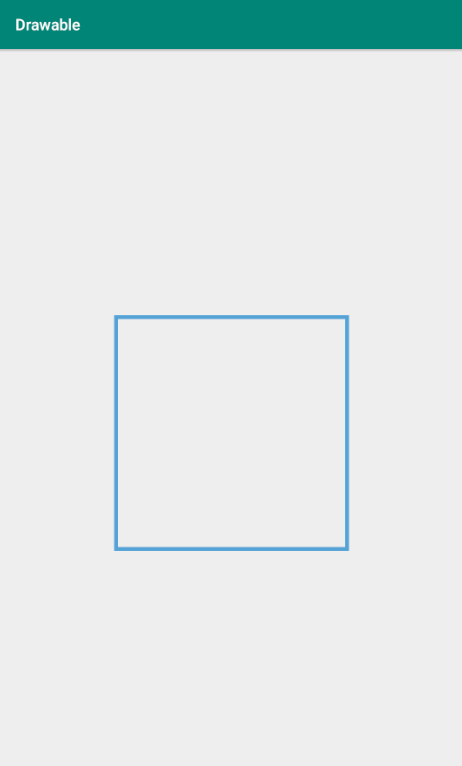

效果图
还有，其他属性值，比如说是渐变色，或者绘制实心，都与上述绘制圆形一样

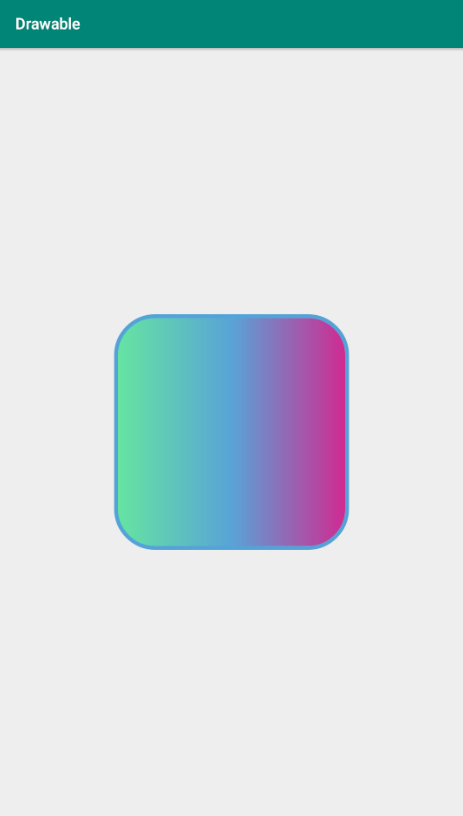

绘制圆角矩形
在这里多出的是圆角
| 属性 | 详细 |
|---|---|
| <corners android:radius="50dp" /> | 绘制圆角 |
下一篇:BitmapDrawable
