Capature CIS使用：

学习资料B站视频

小马哥电子开发学习： https://www.bilibili.com/video/BV117411W7Z4?p=1

file->change product ->orCAD_Capature_CIS 可勾选为默认项

第三讲：原理图工程以及库的创建

file->new->project(name,location)

1、打开原理图page1

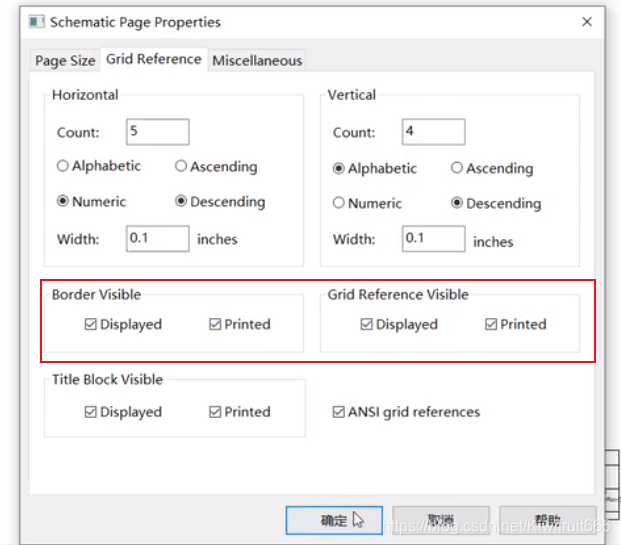

边框 ：option->Schematic page Properties->Grid Reference

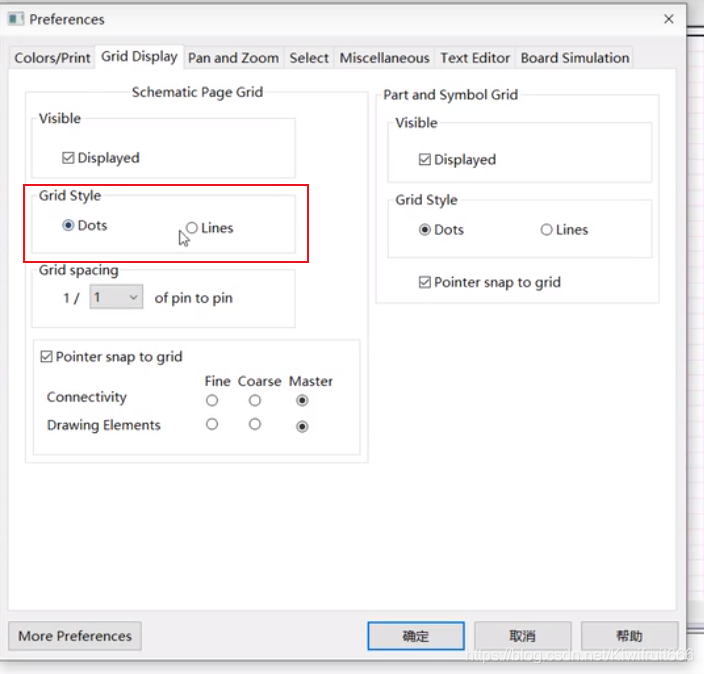

栅格设置：option->preference->grid display->grid style-点或线

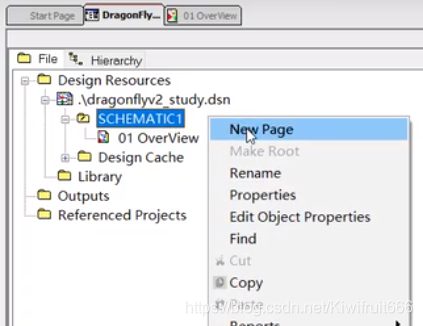

新建原理图：

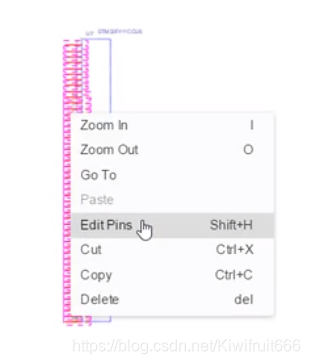

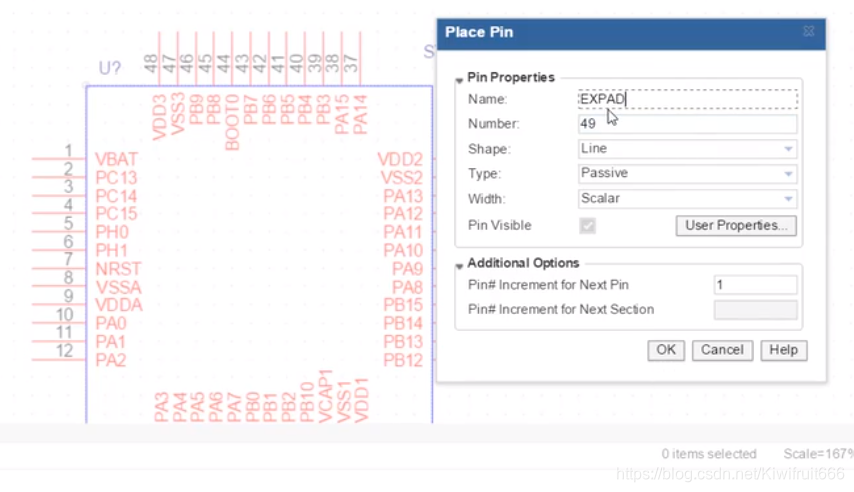

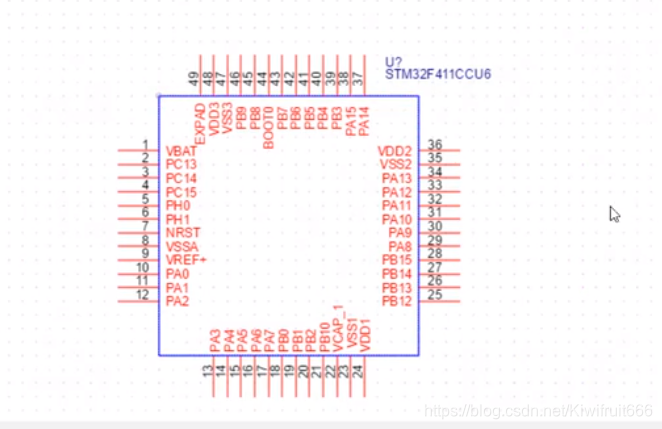

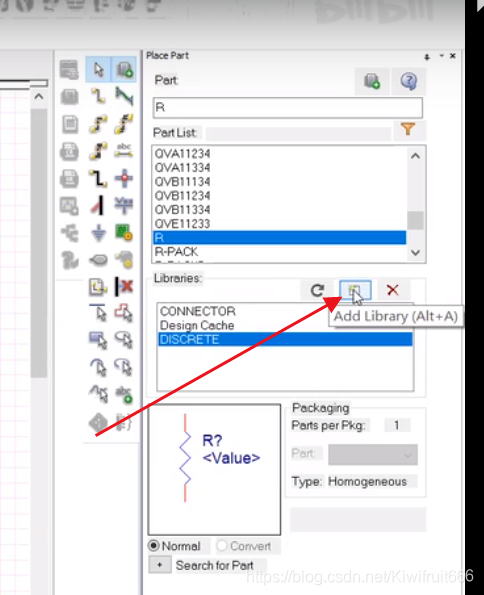

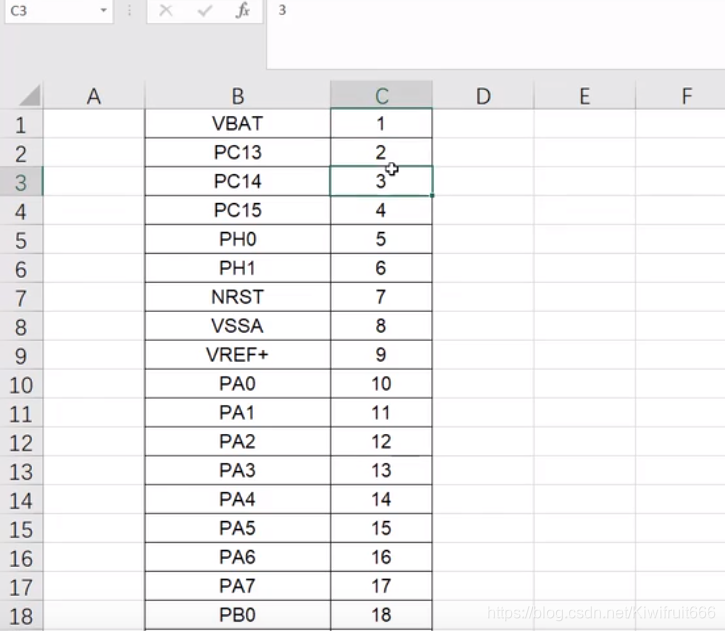

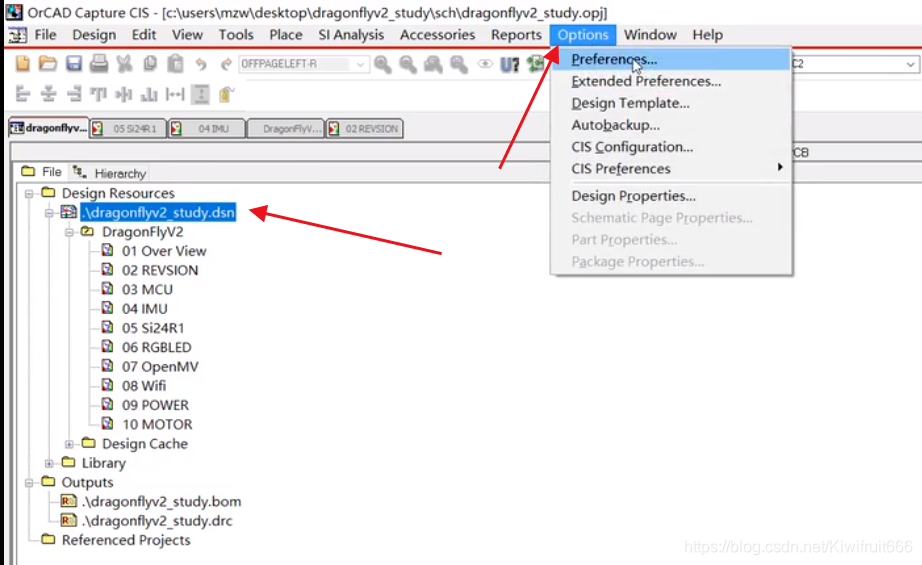

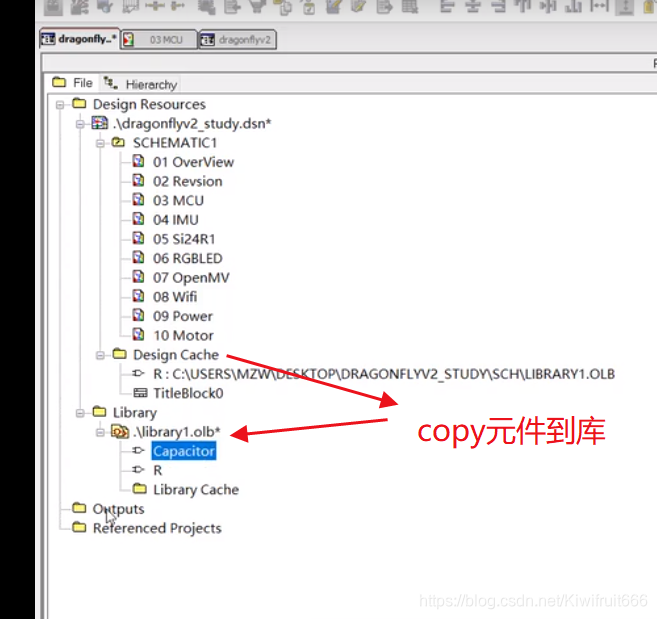

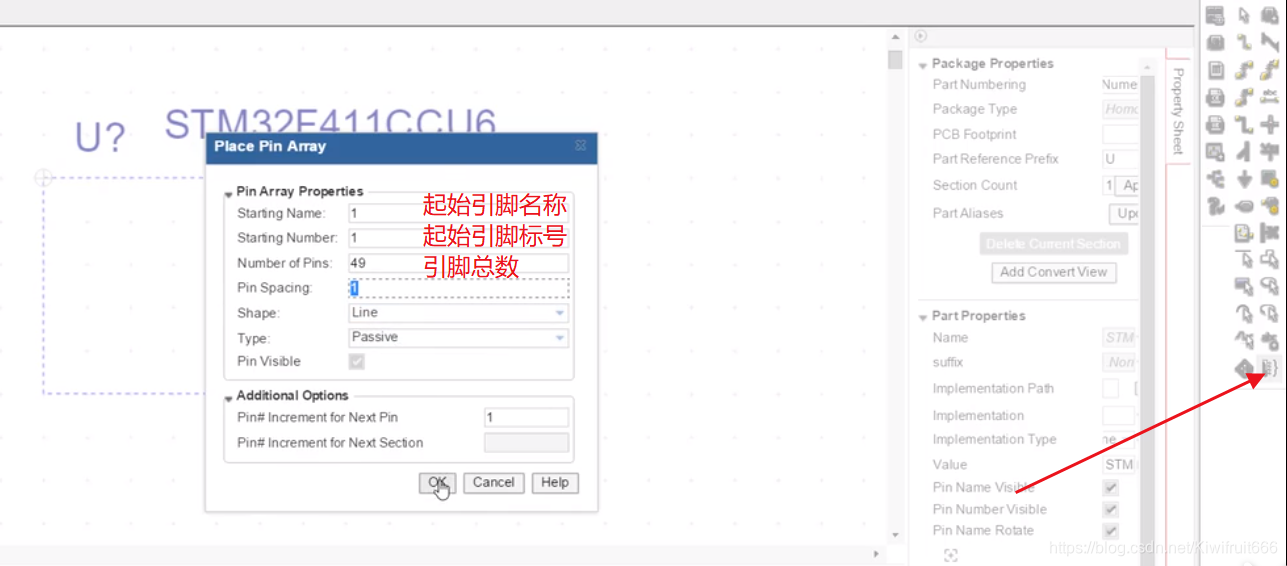

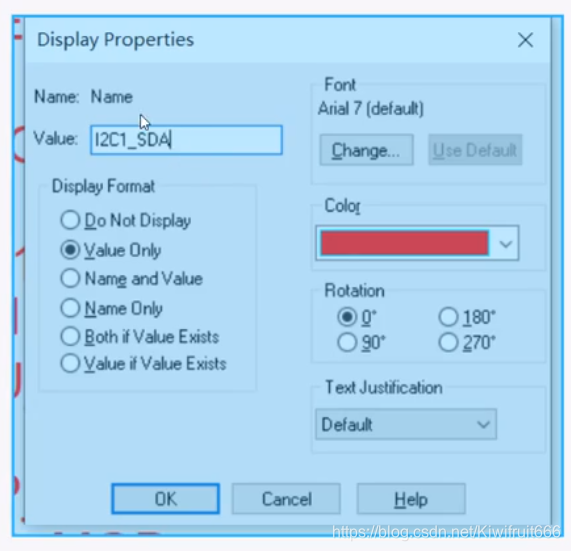

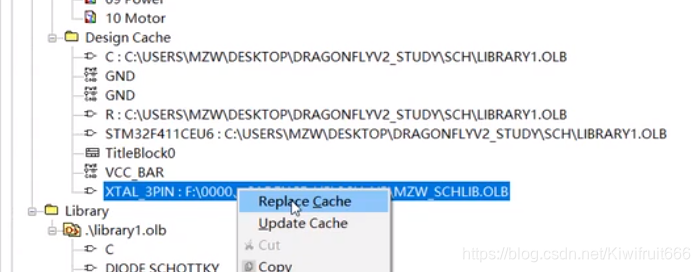

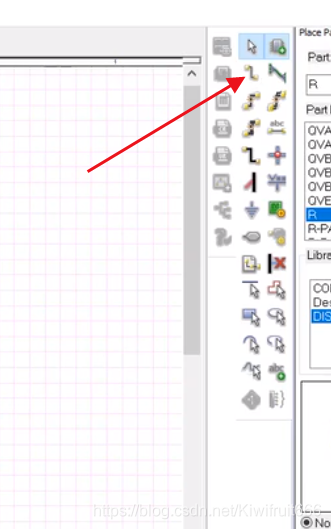

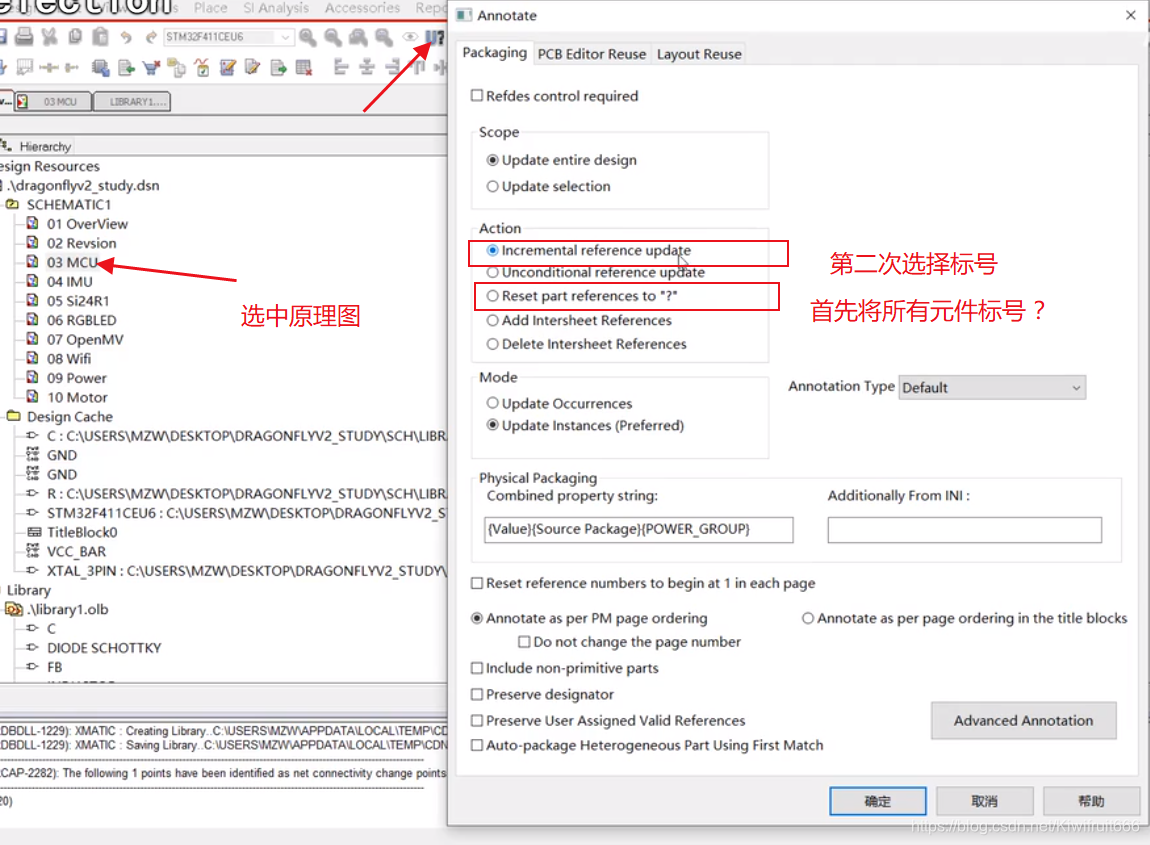

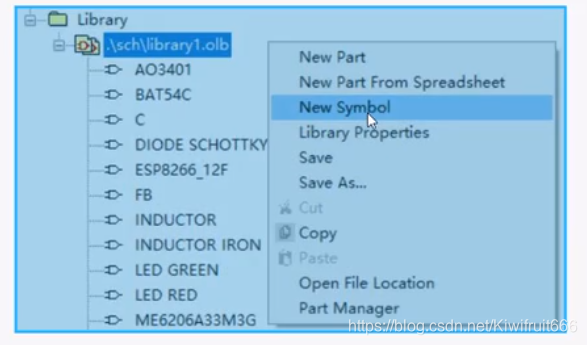

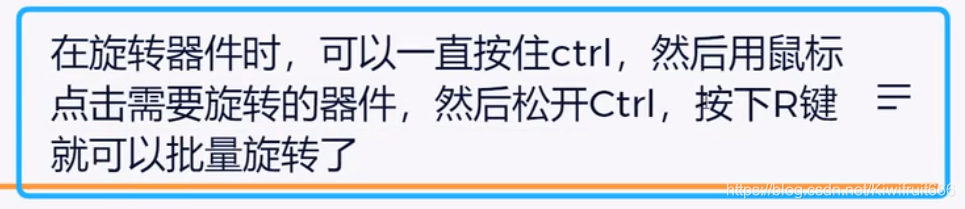

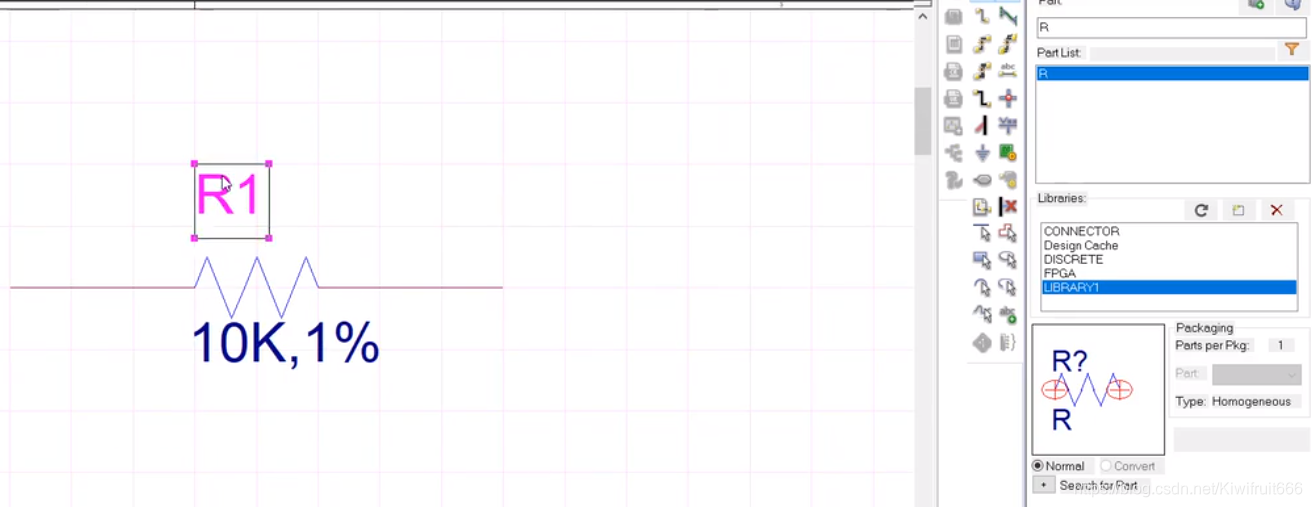

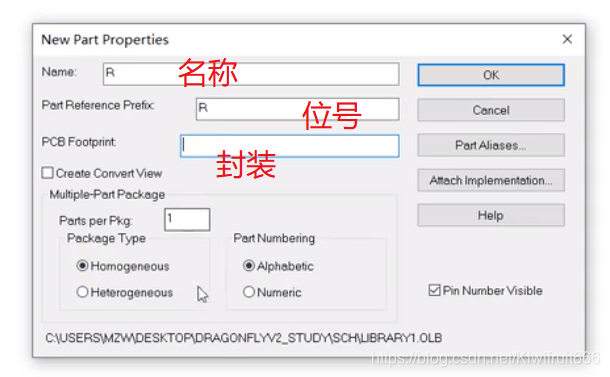

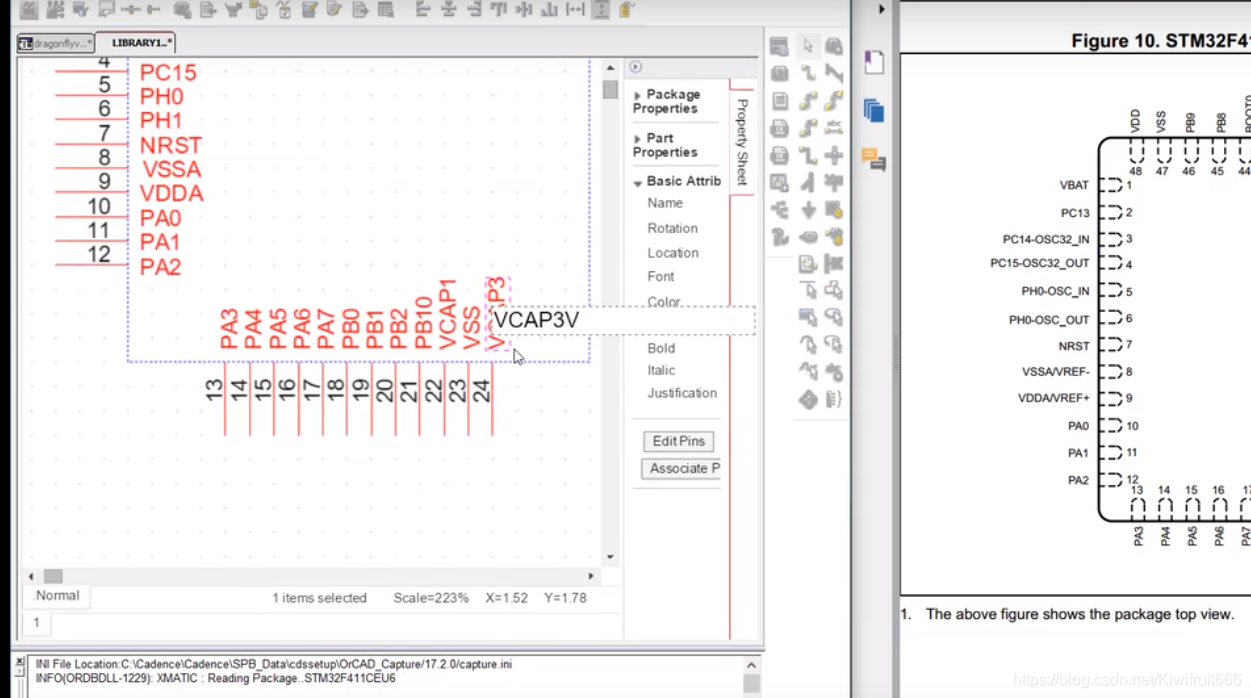

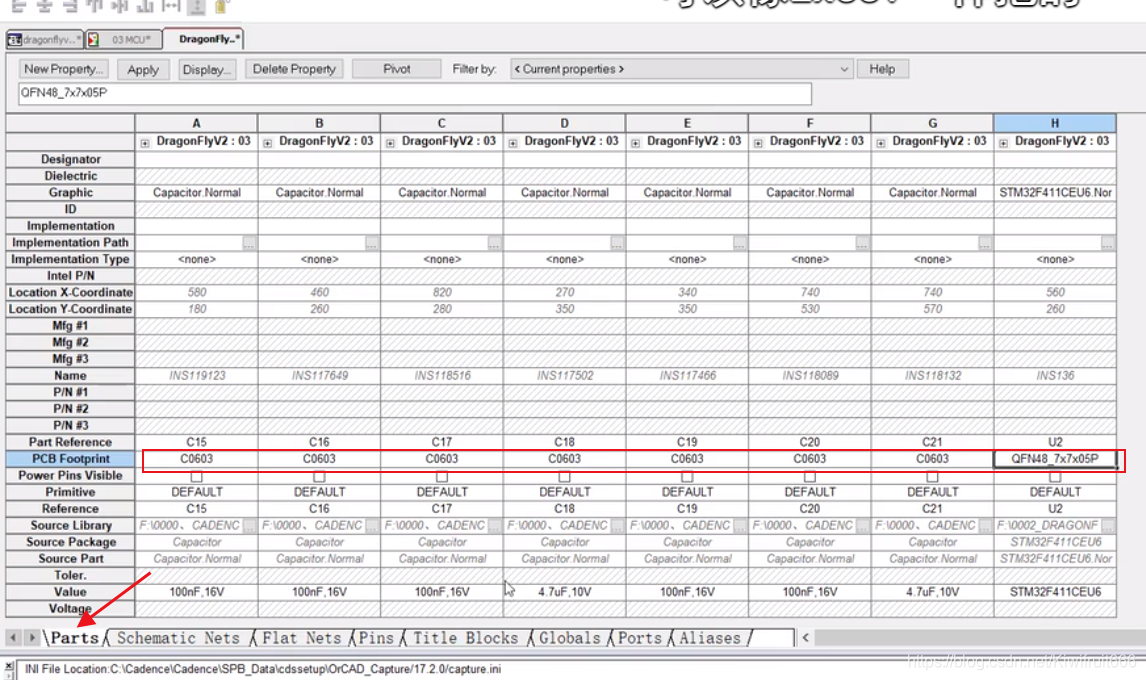

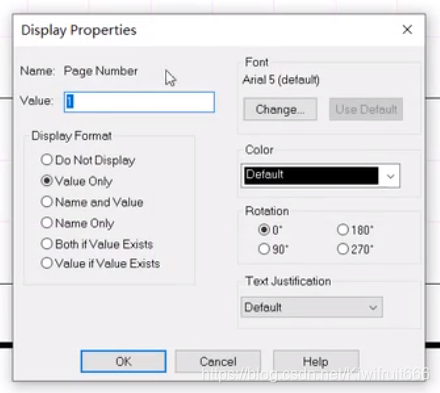

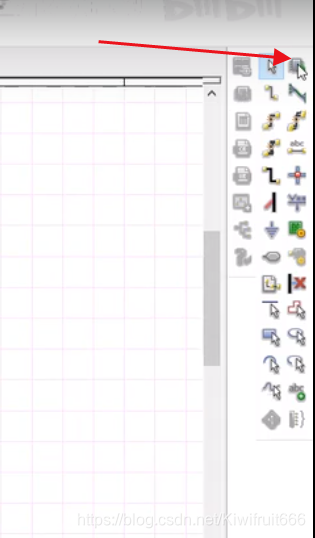

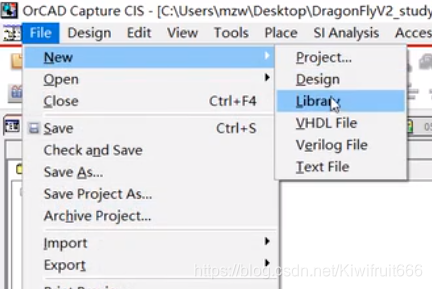

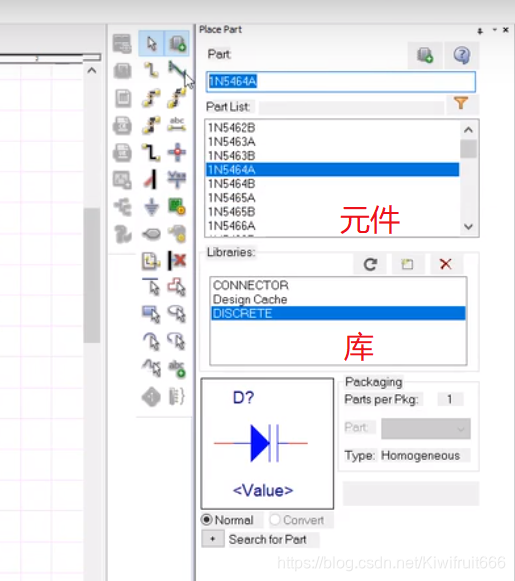

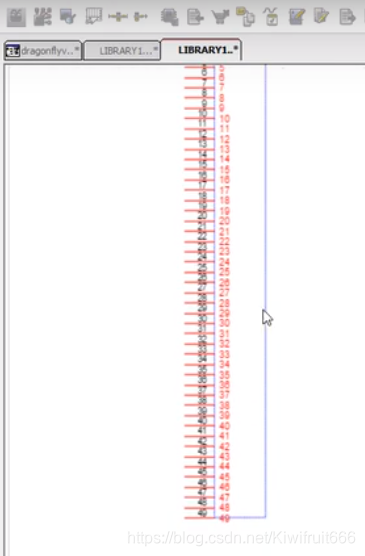

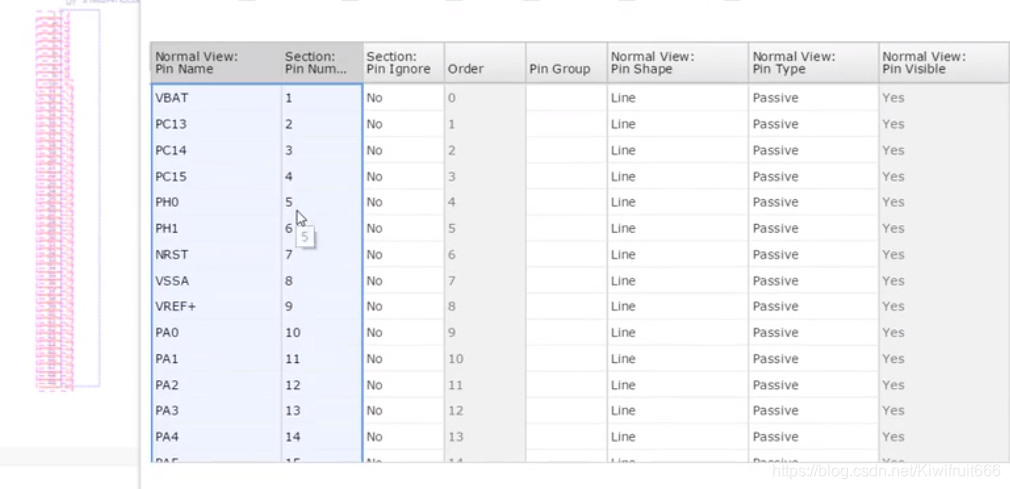

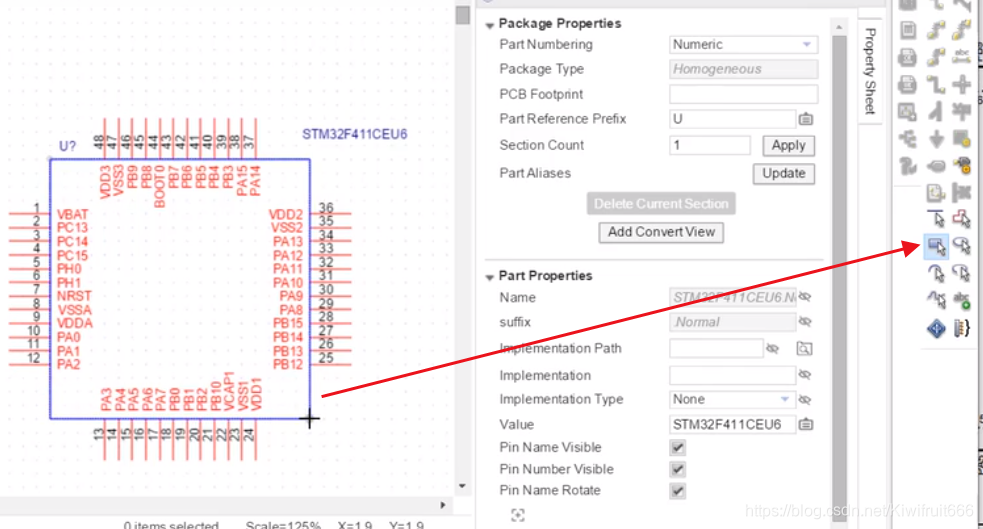

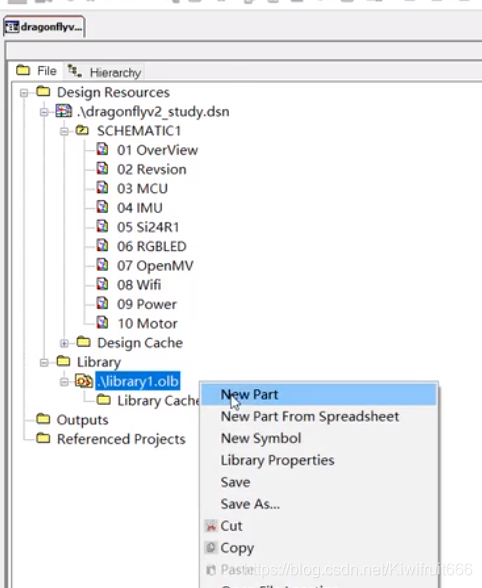

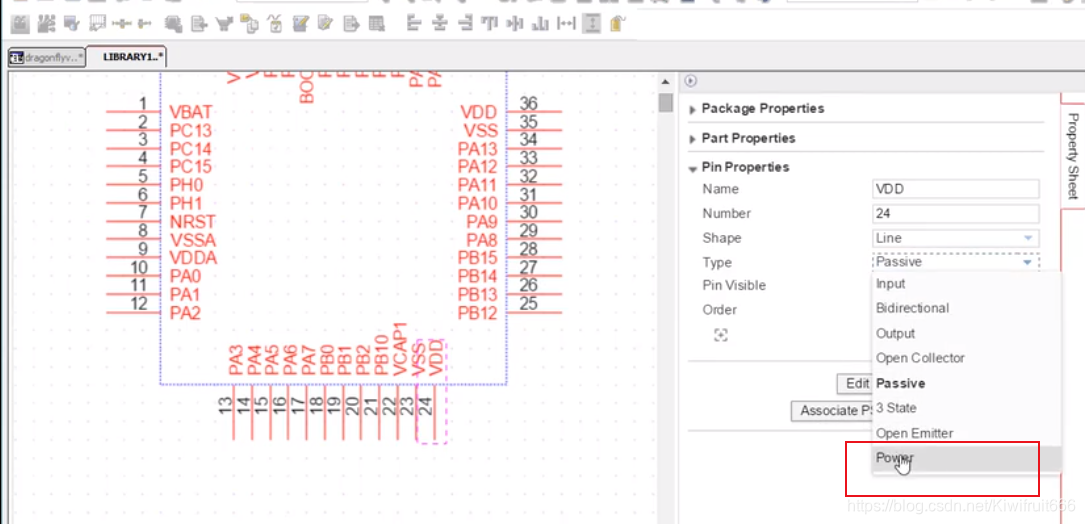

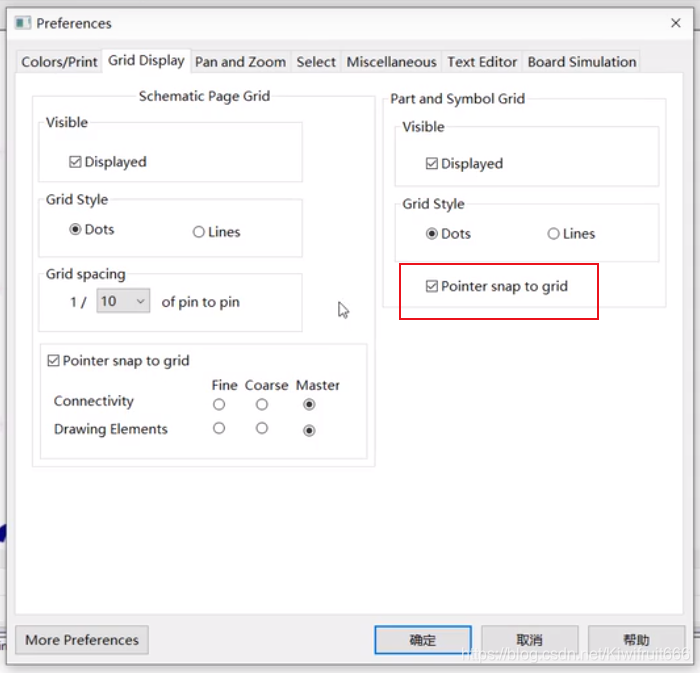

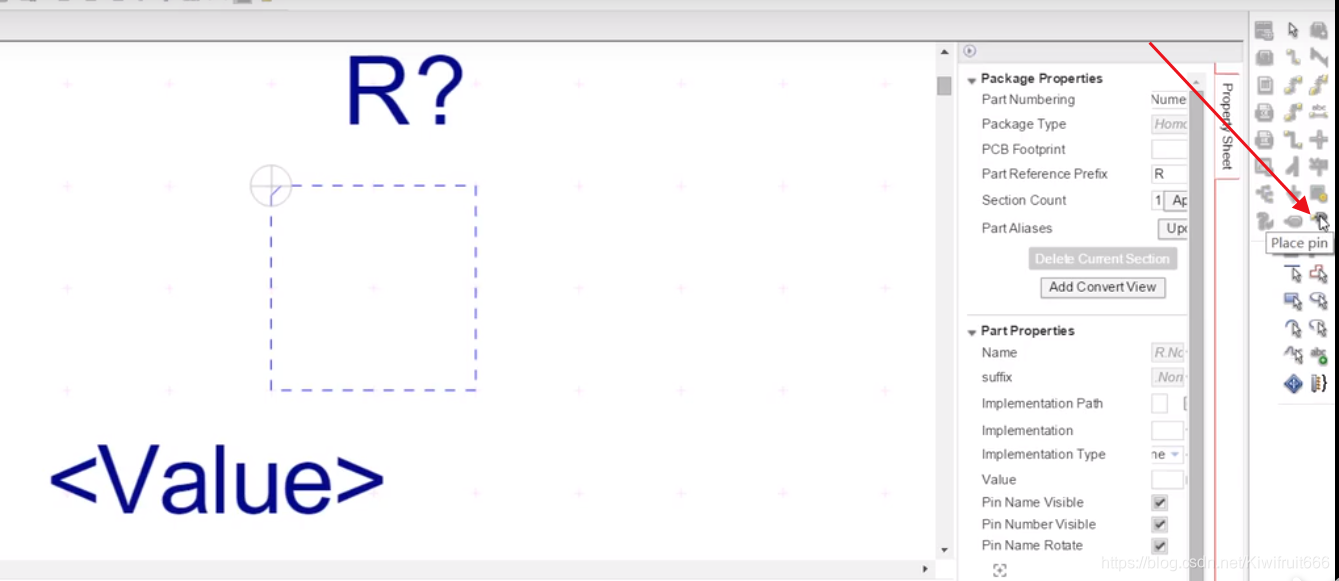

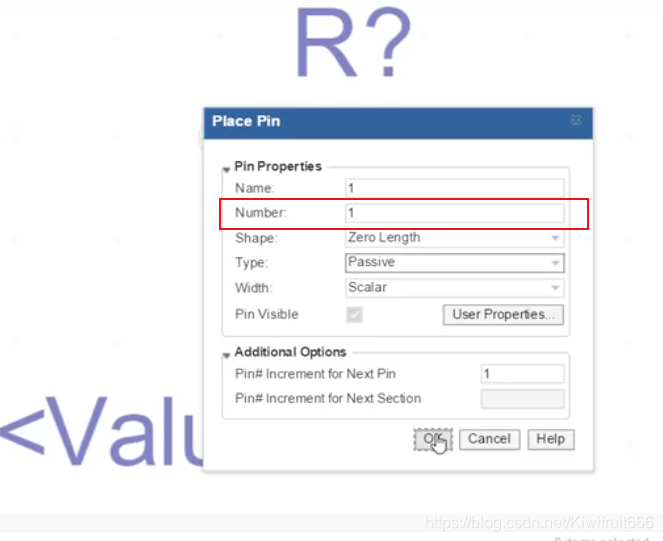

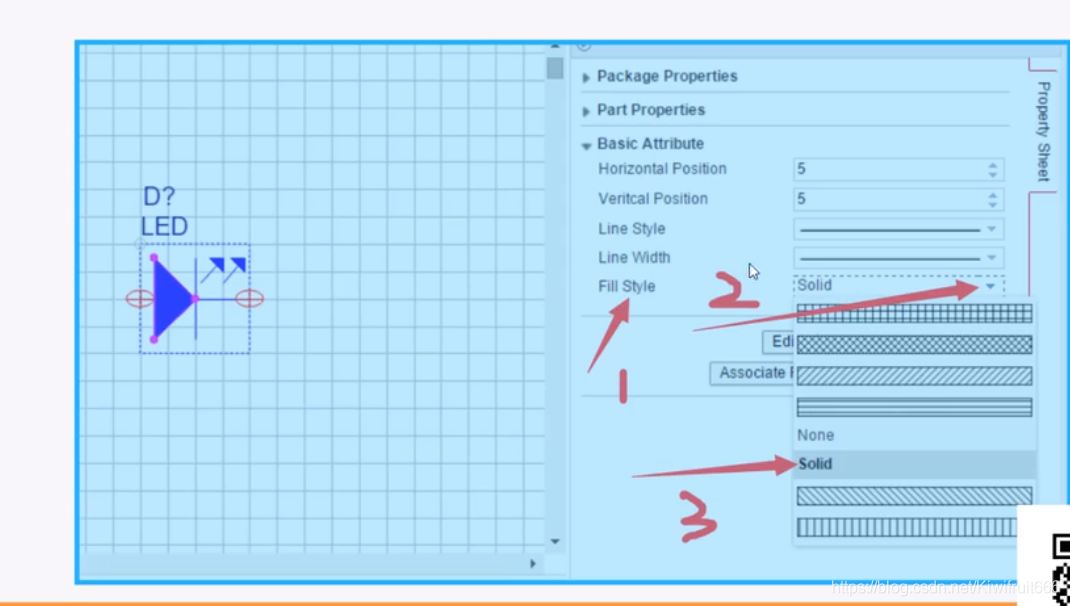

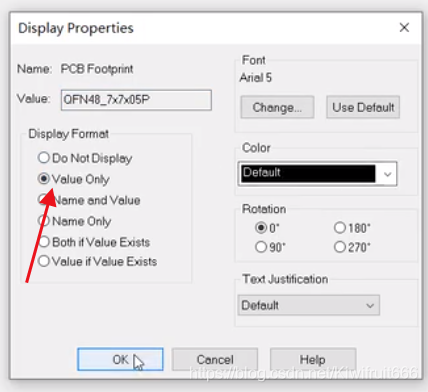

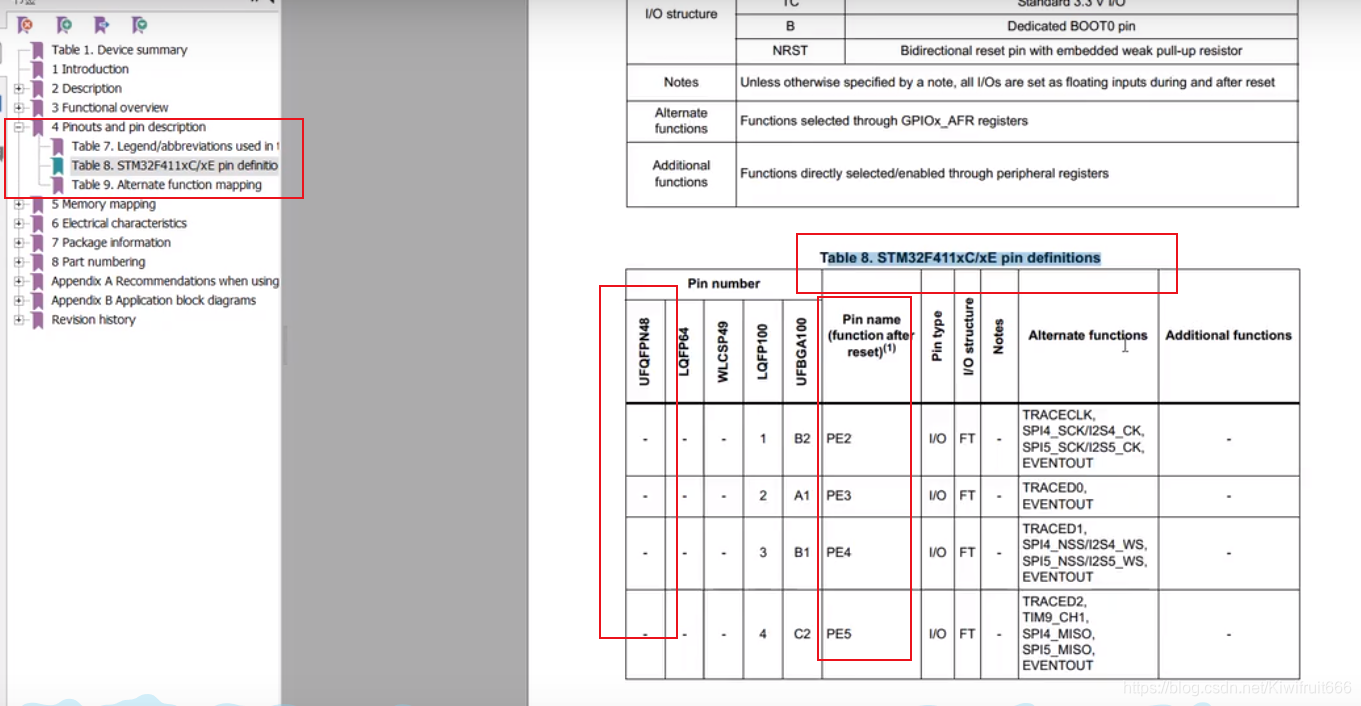

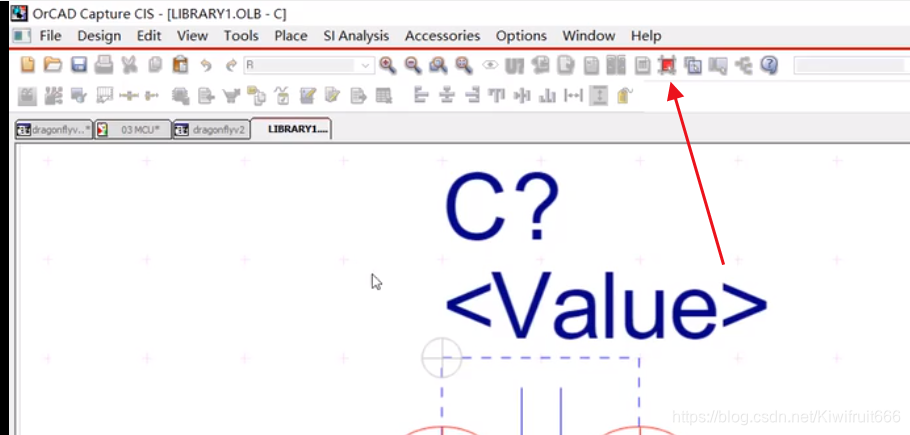

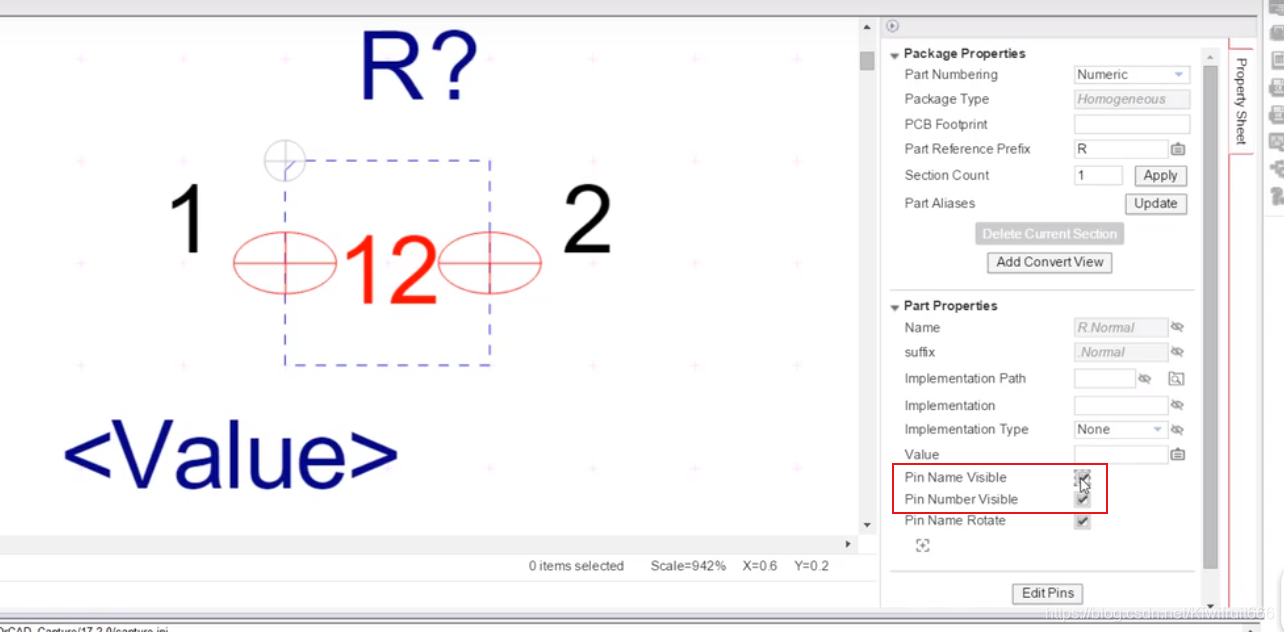

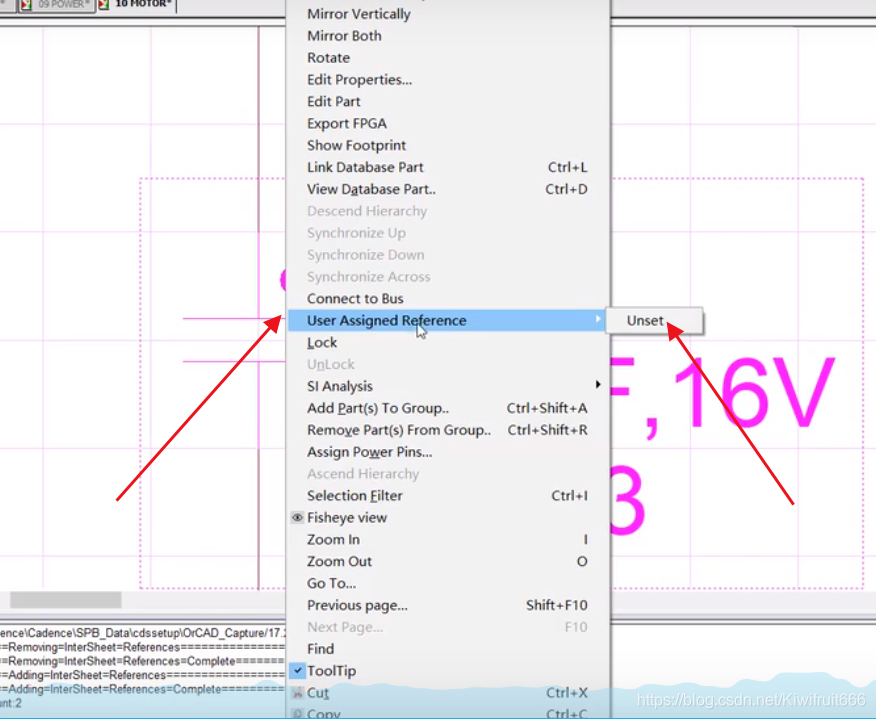

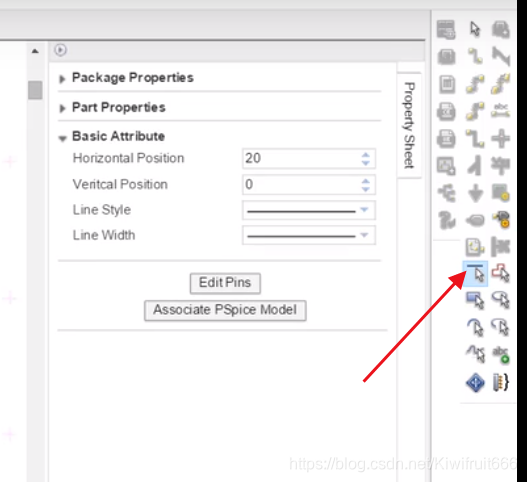

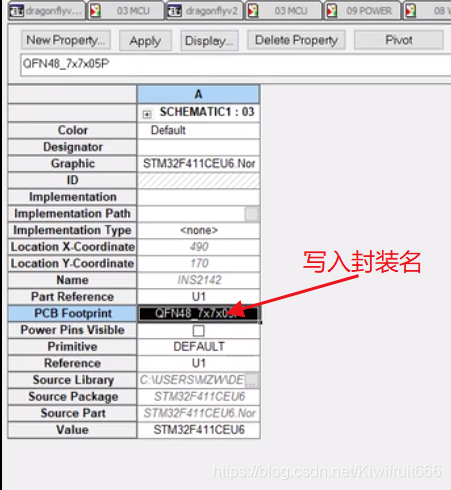

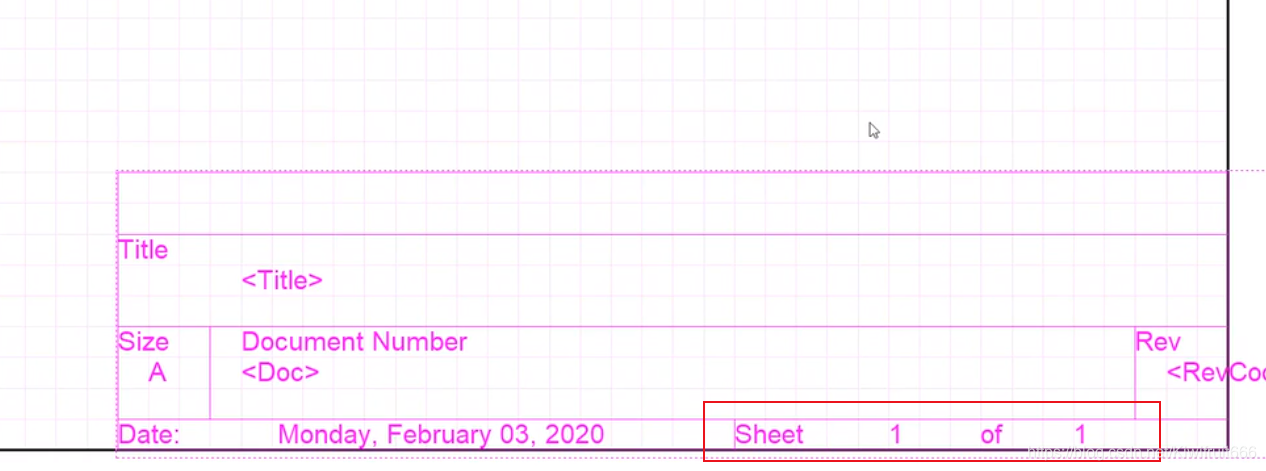

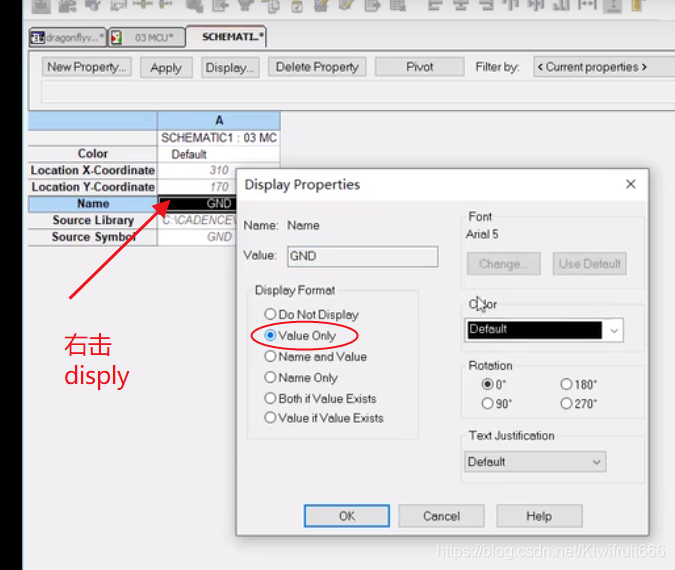

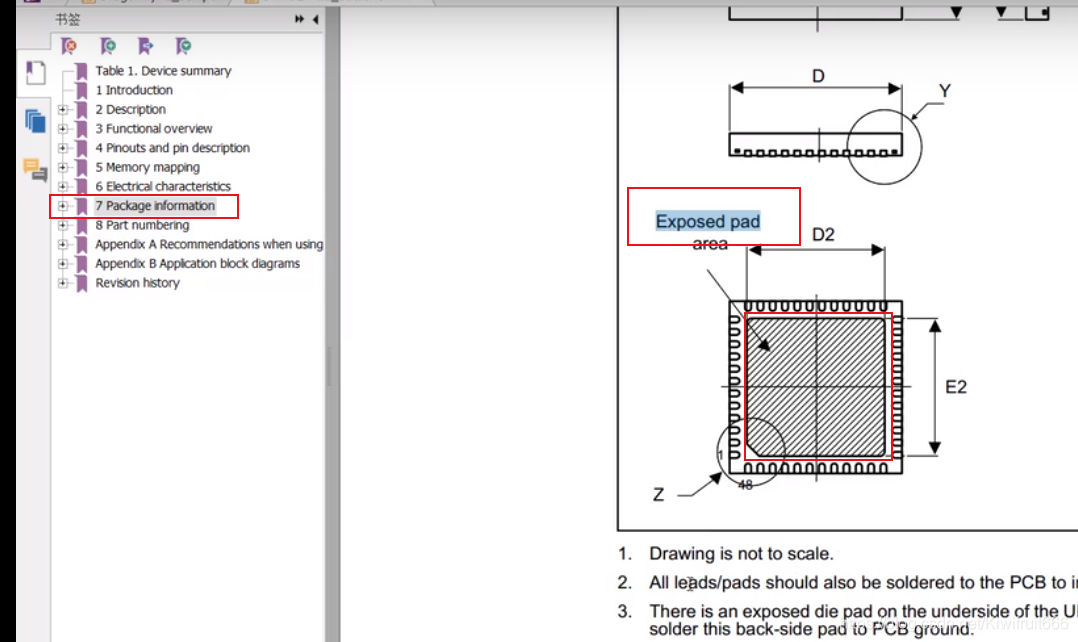

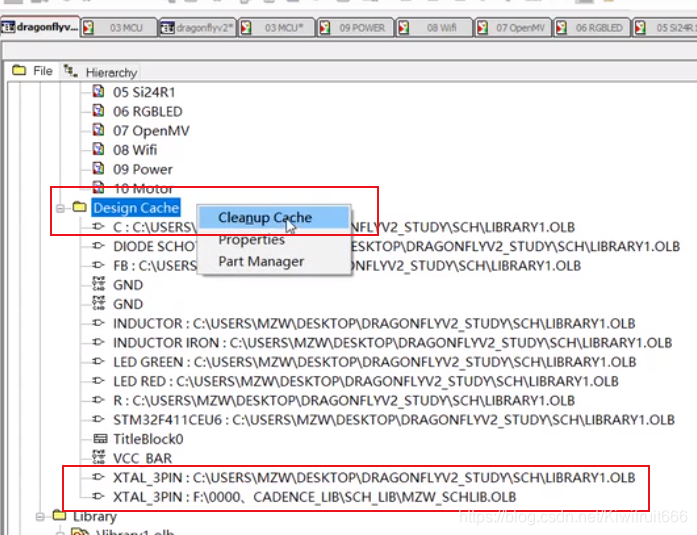

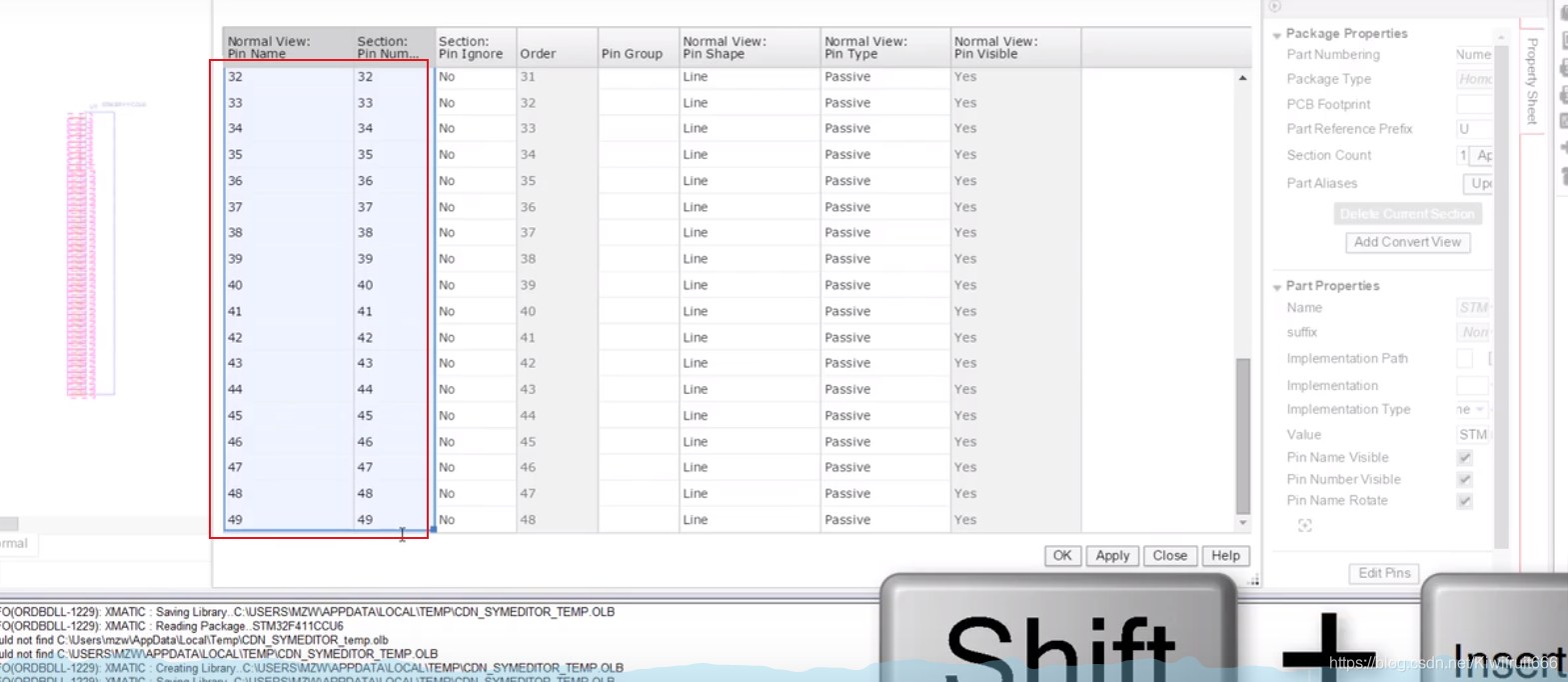

设置页码： 放置元器件：右侧工具栏place part 选择合适的库放置元器件 元器件电器连线：快捷键w 2、绘制元器件 新建元器件库 放置管脚 隐藏管脚标号 画形状线 画线是否吸附栅格option->preference->grid display->grid style 拷贝 元件到库 3、多引脚芯片器件绘制 例：STM32F411CEU6 结合官方的芯片手册 按照封装图绘制 第一种：逐个引脚放置 电源引脚报重复的话 将其 属性设置为power 添加 矩形边框 注意自己选用的元件封装是否有散热焊盘 第二种：利用芯片手册和excle表格 新建excle表格文件 打开芯片手册复制引脚表格内容 整理表格内容 样式为 添加散热焊盘49 pin spring栅格间距：1 选中49个引脚右键 复制excle中的内容 选中图中引脚定义shift+insert 调整位置添加实体矩形框保存 第六讲最小系统原理图绘制 放置元器件 根据芯片手册电气特性在芯片周围放置电容 元器件旋转，选中元件 点r 显示GND器件的name ，双击GND元件 元器件添加封装，双击元器件 并右击disply显示到原理图中 批量替换复制过来的元器件为库中的元器件 首先cleanup cache 元器件修改后更新到原理图 原理图放好后修改编号 第七讲、页连接符的使用以及电源电路 批量修改元器件的封装和属性 打开原理图Ctrl+a全选或框选右击

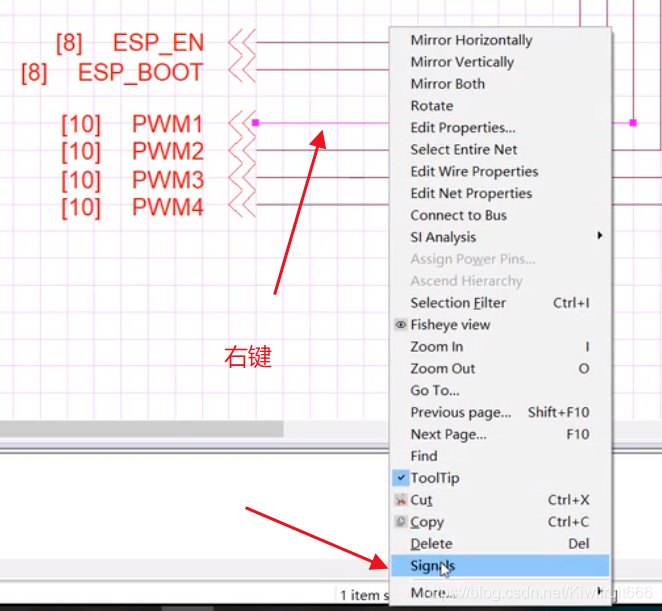

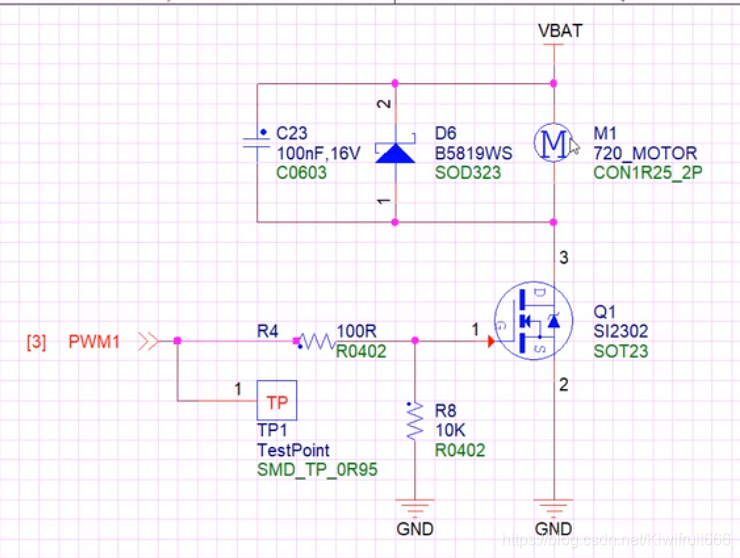

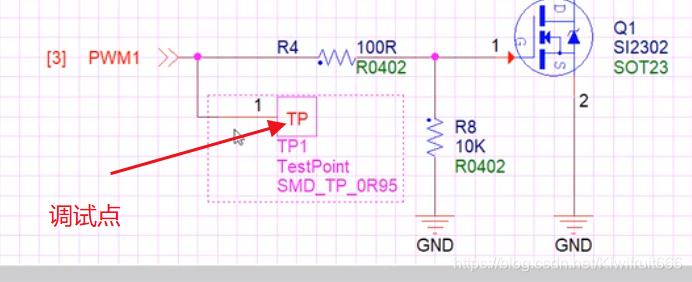

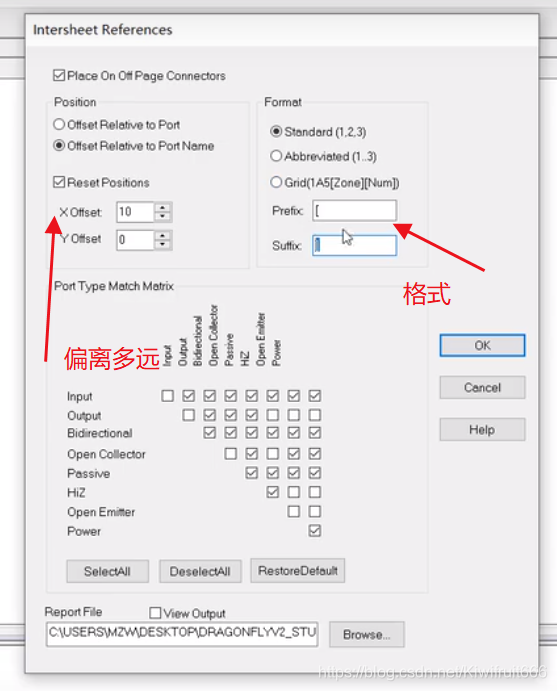

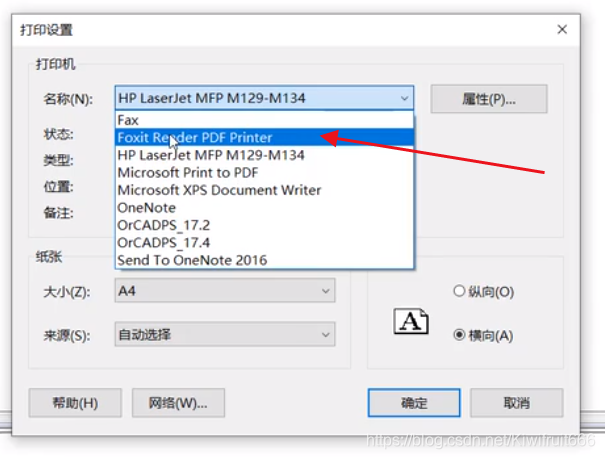

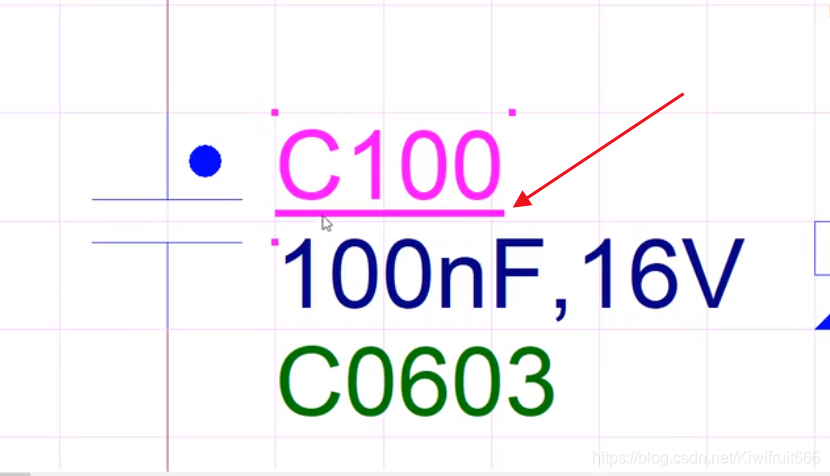

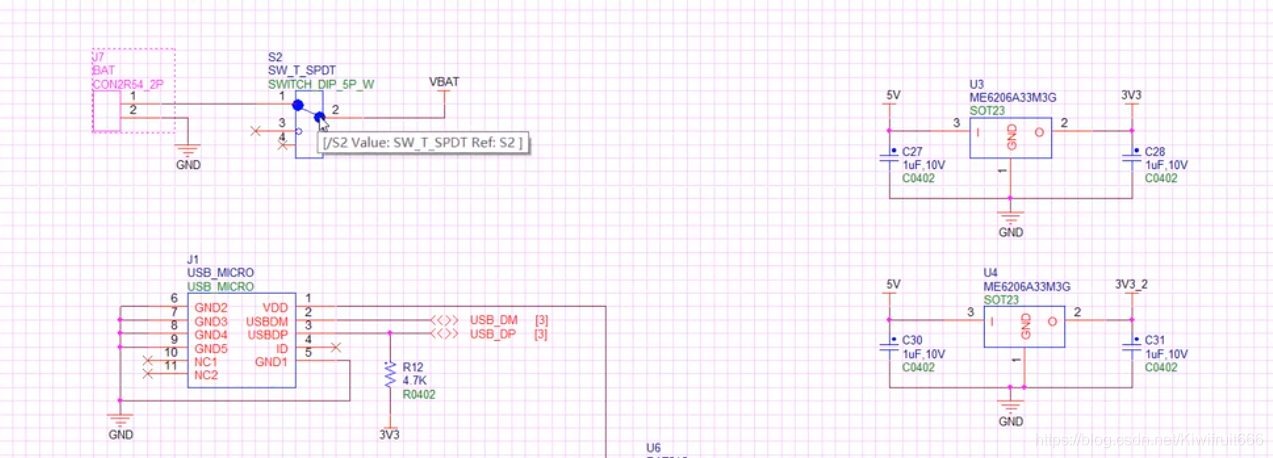

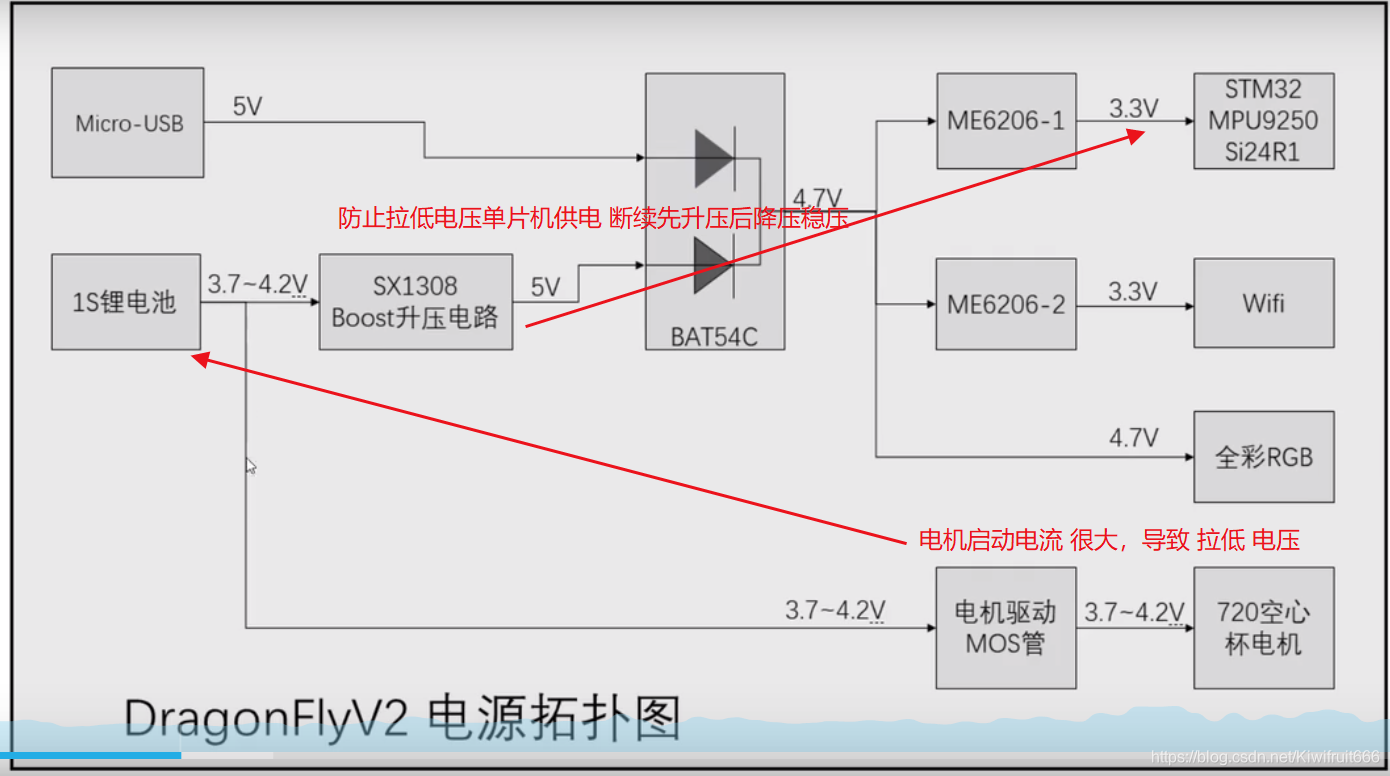

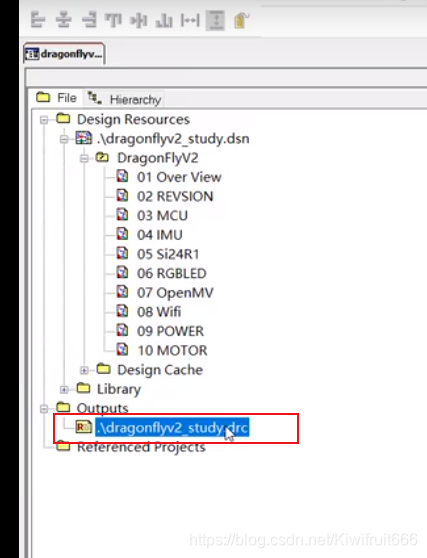

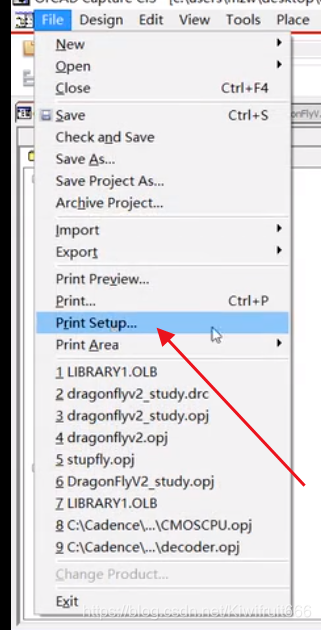

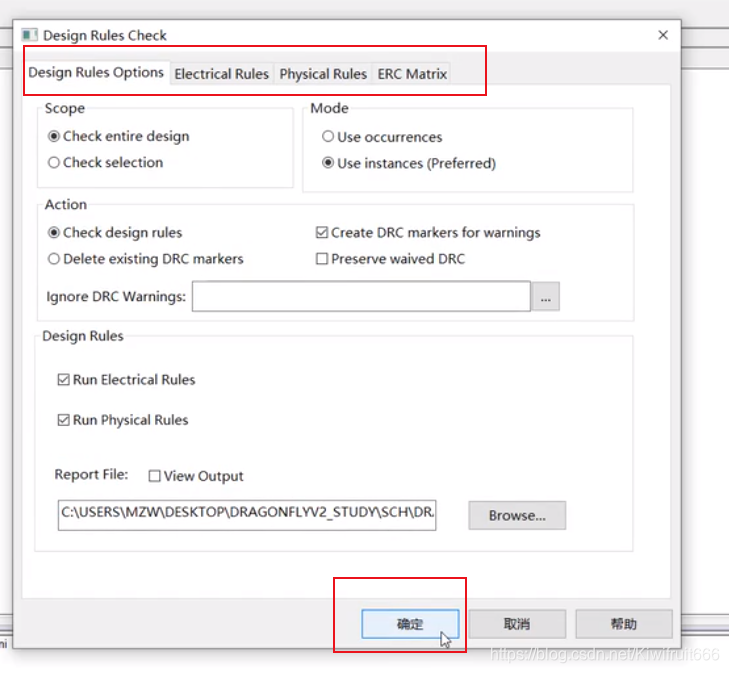

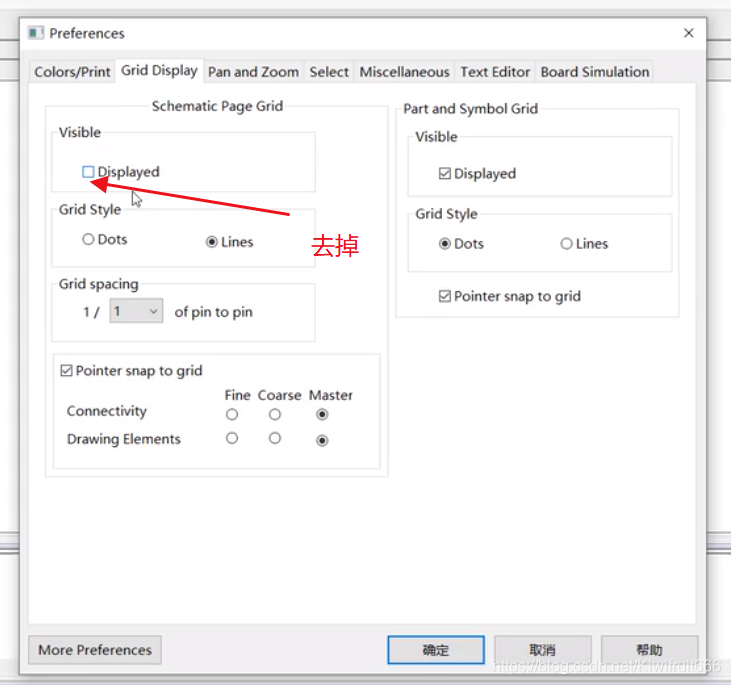

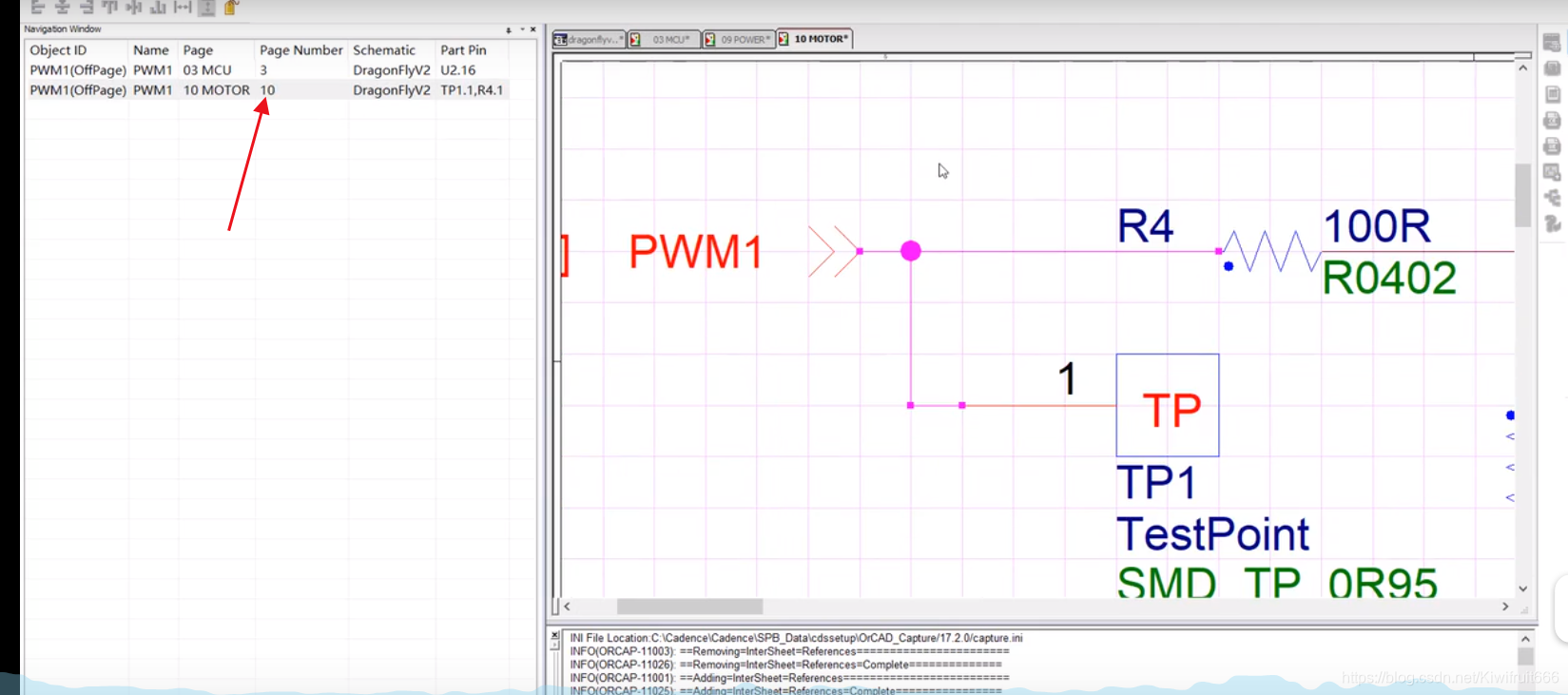

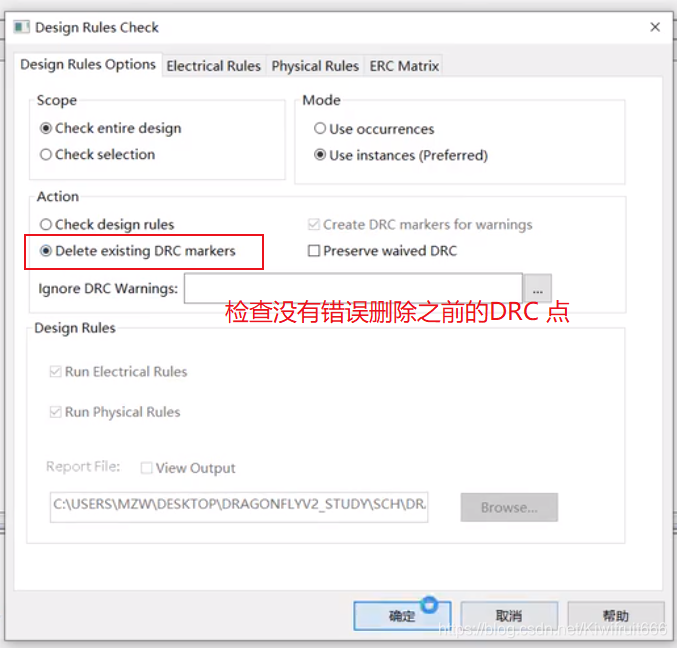

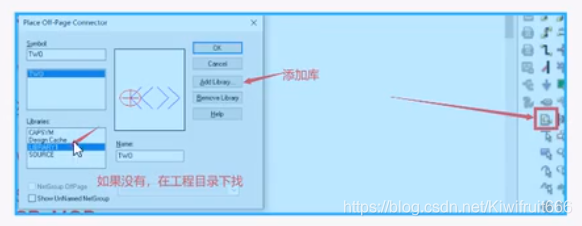

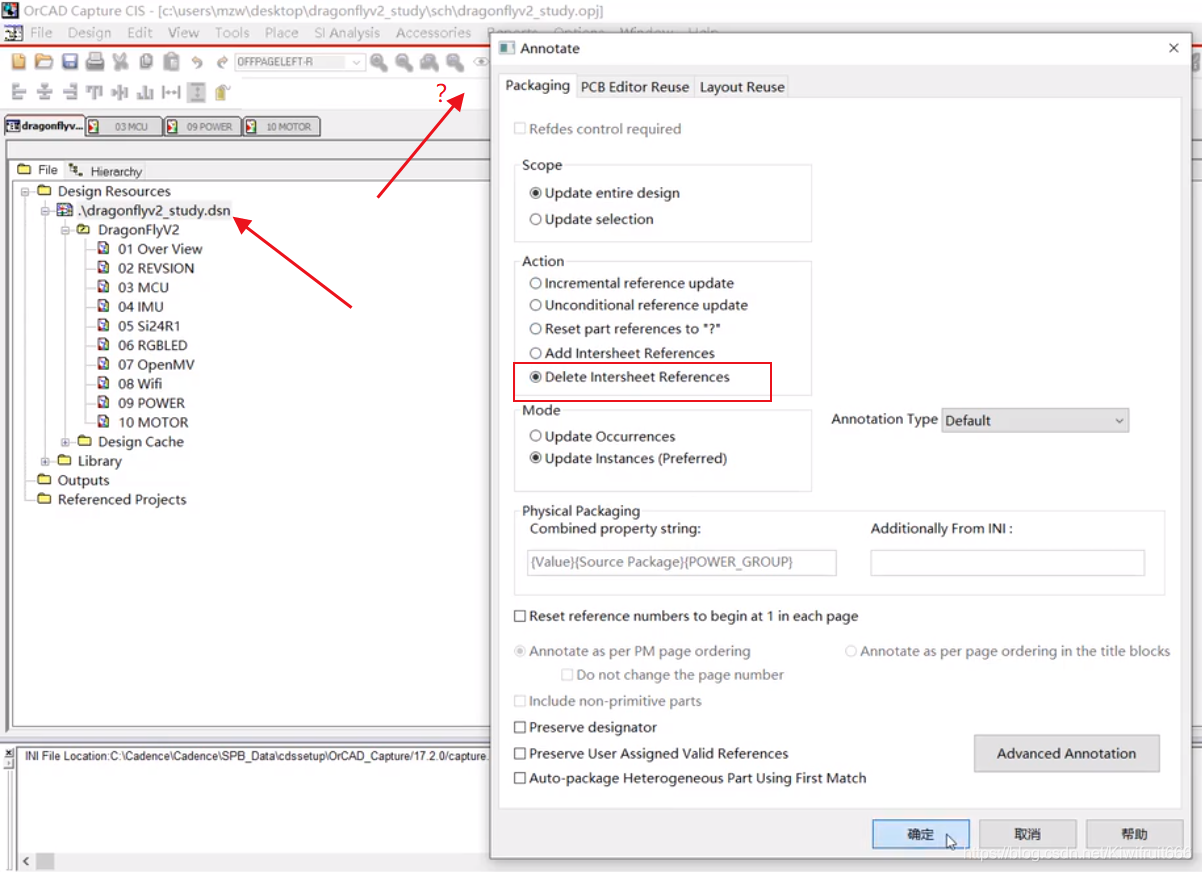

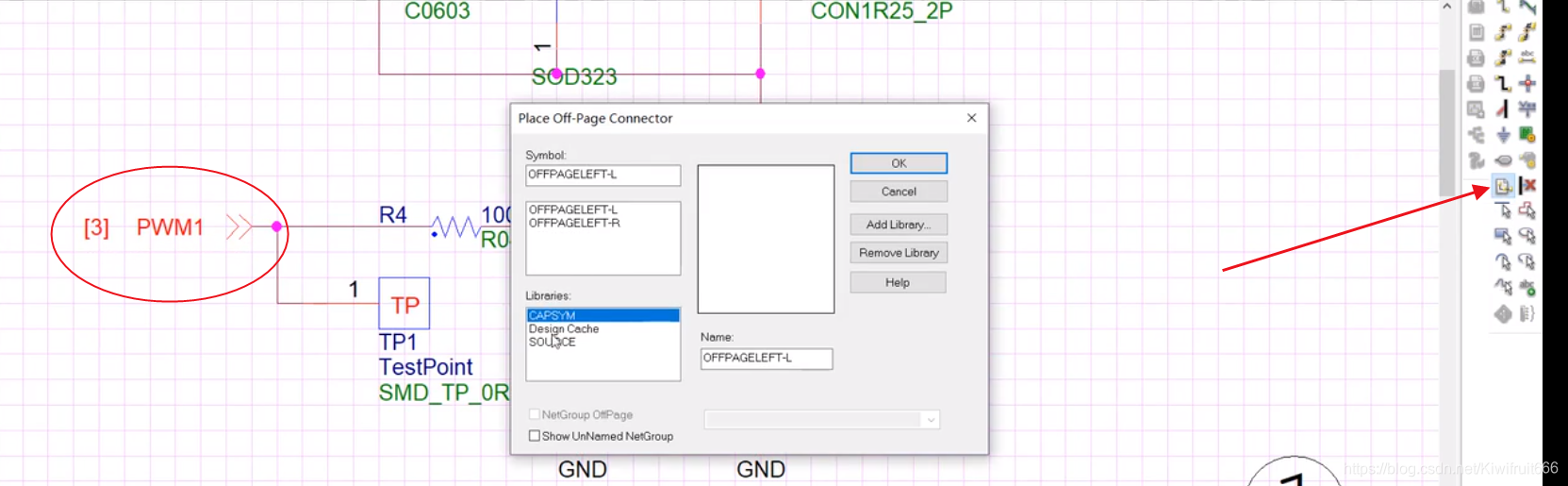

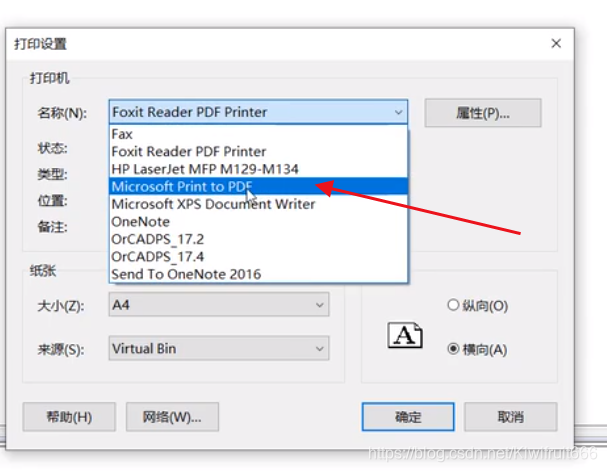

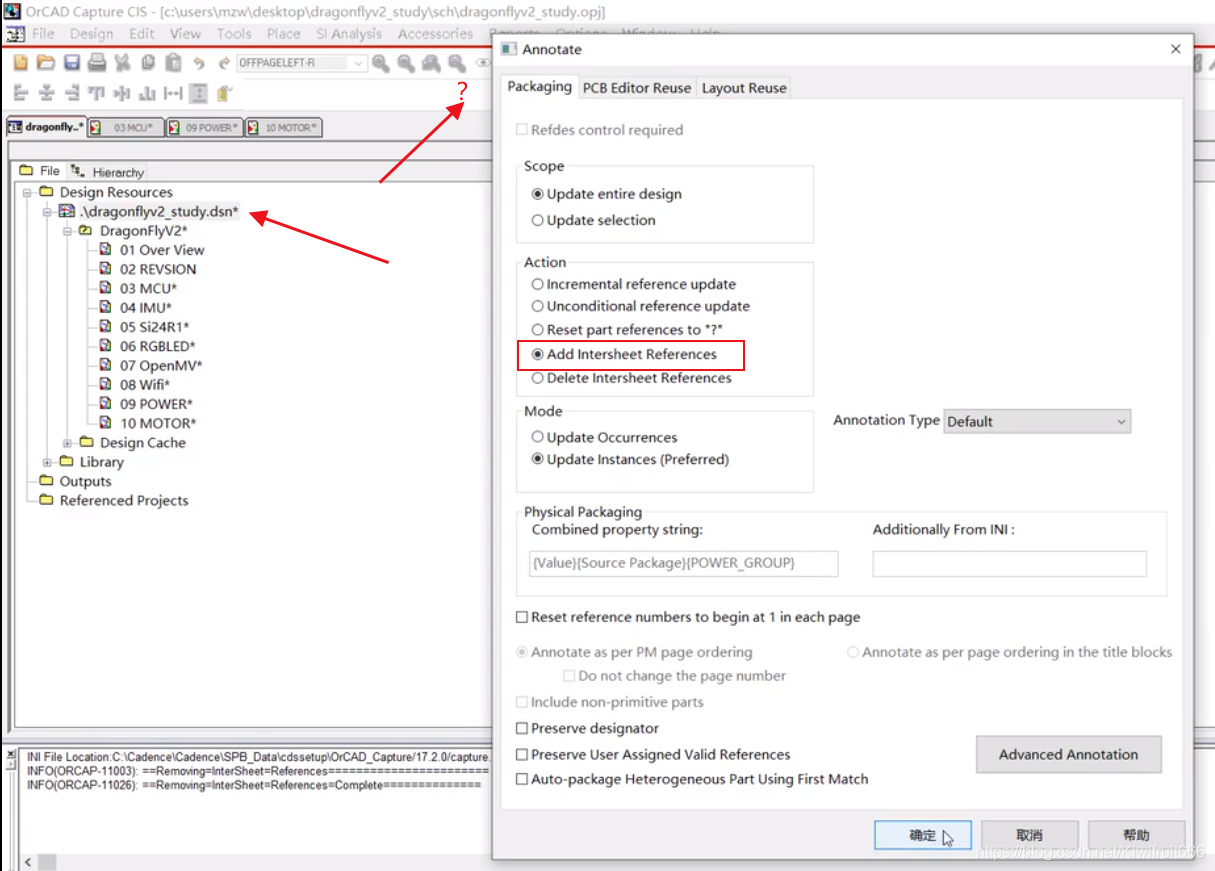

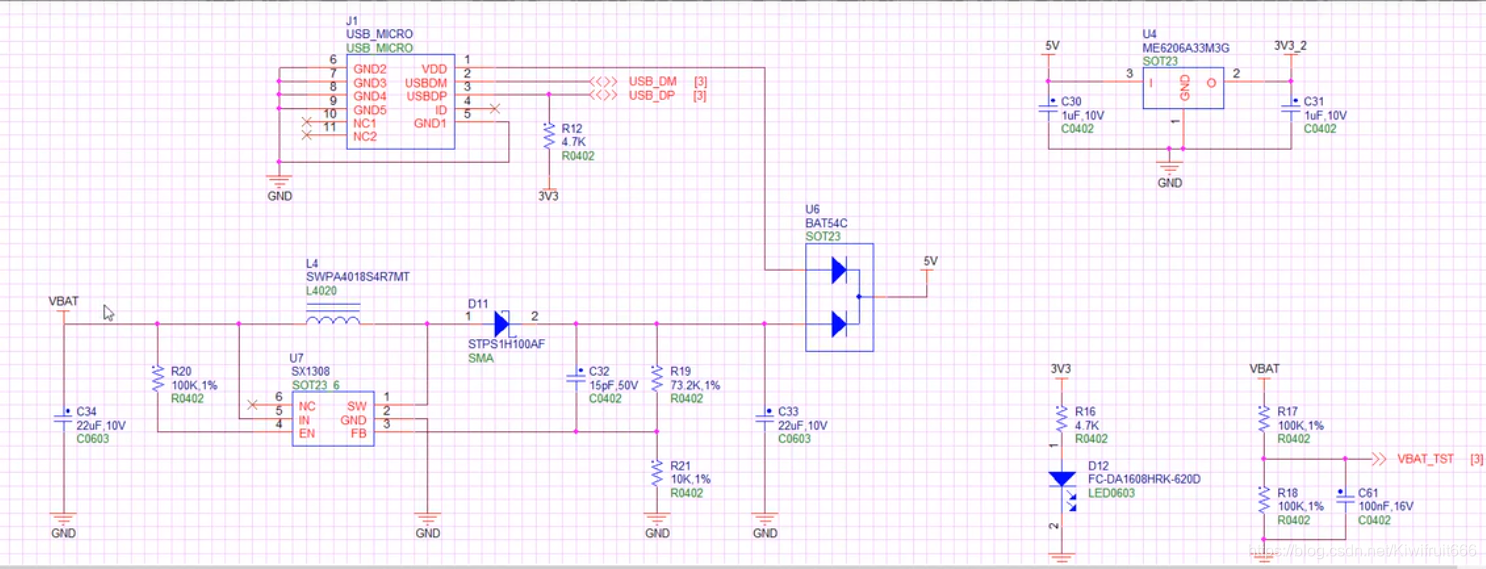

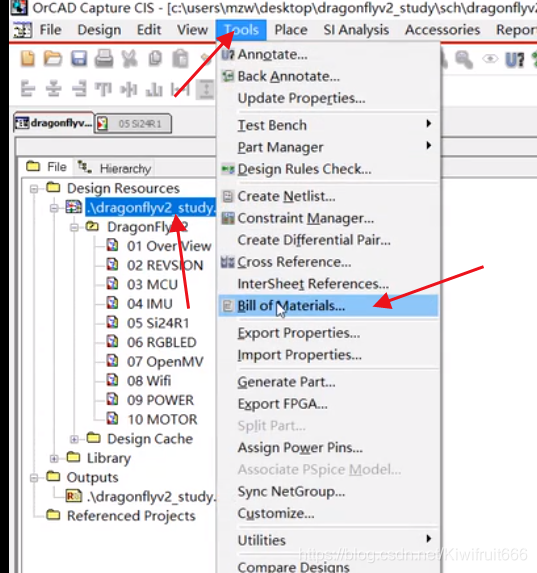

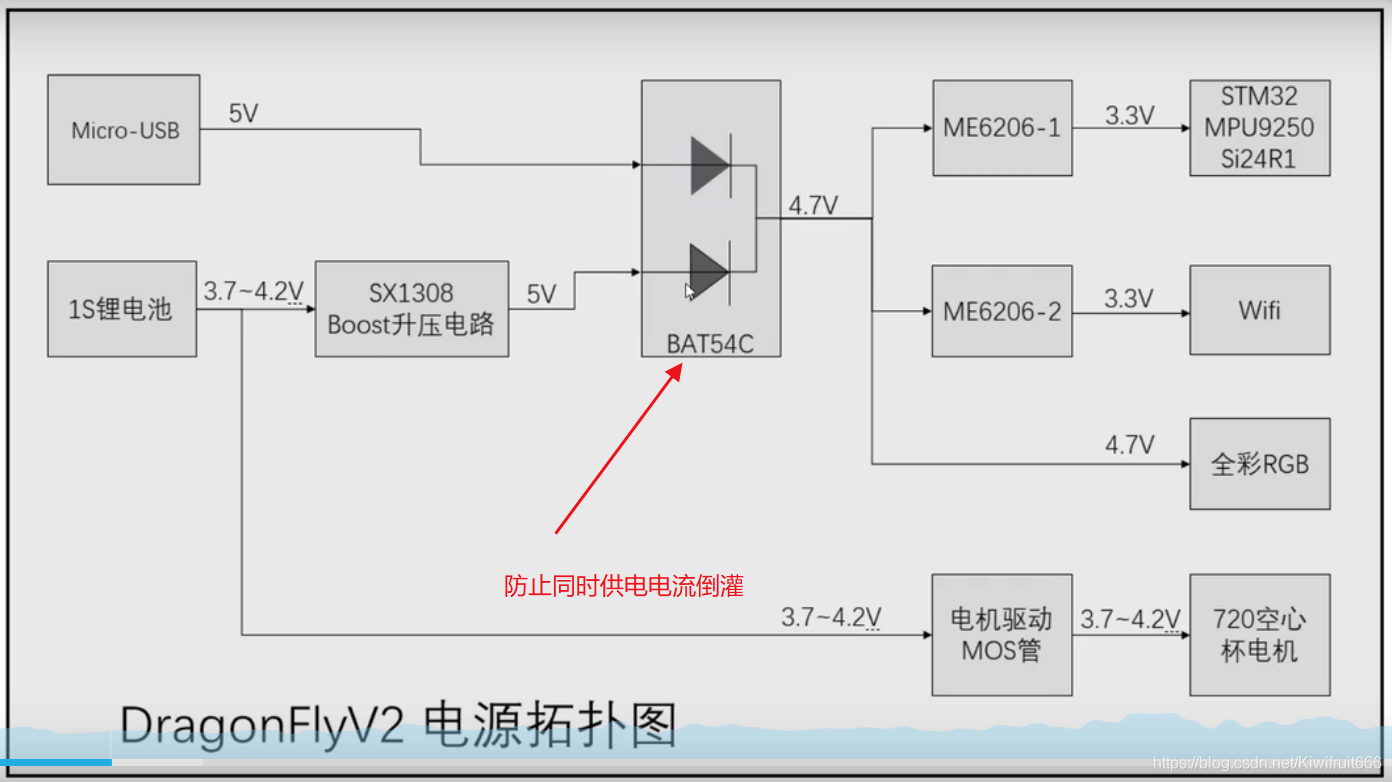

电源 系统绘制 大致电路图 电机驱动电路 叶连接符的使用 如何为跨页连接符添加页码符号 清空所有页连接符的页码符号 如何快速跳转到信号所在的地方 高亮显示某一信号 消除元器件 标号下的横线 第八讲原理图检查、BOM表导出、网表导出、pdf导出 原理图的检查：选中工程文件->Tools->Design Rules Check 导出 bom表 比如：修改可添加 相应的封装到bom表中 \tPCB Footprint\tValue PDF导出 关闭原理图栅格 打印设置 或者 之后再打印file->print…

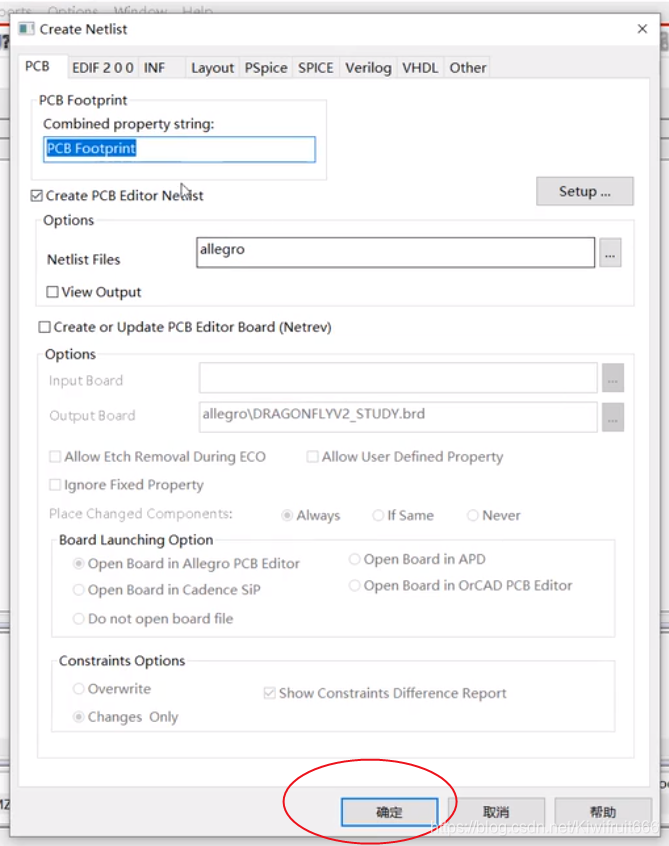

网表导出：链接原理图到pcb的桥梁

做完原理图通过网表导入PCB，用于表示器件与器件之间的连接

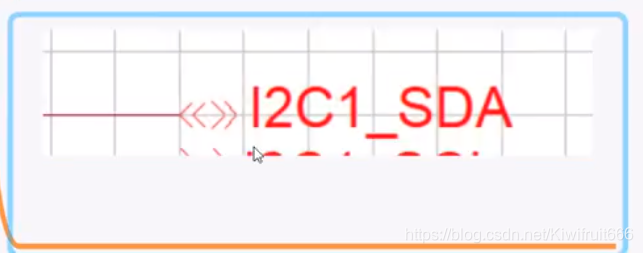

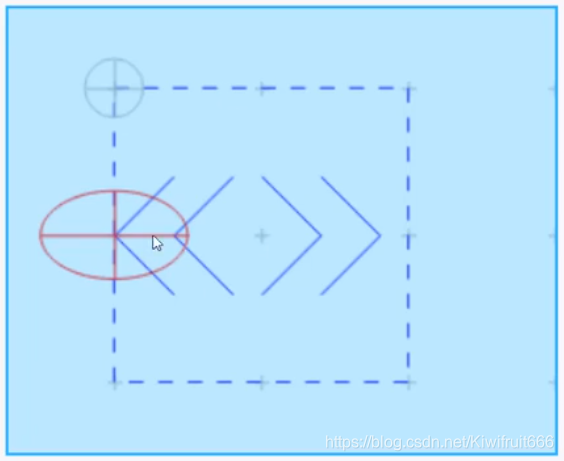

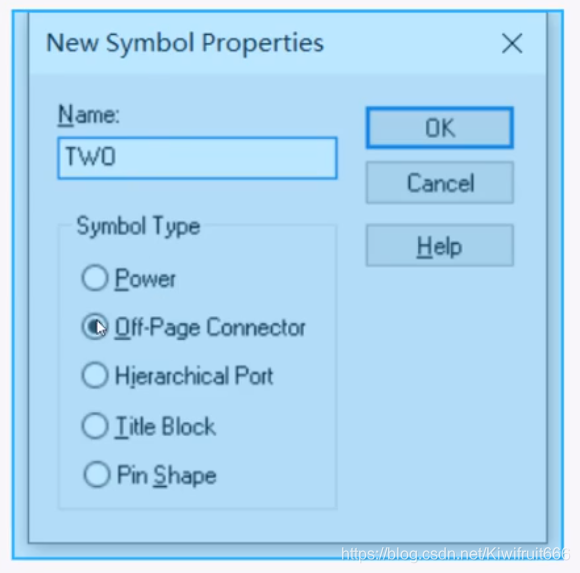

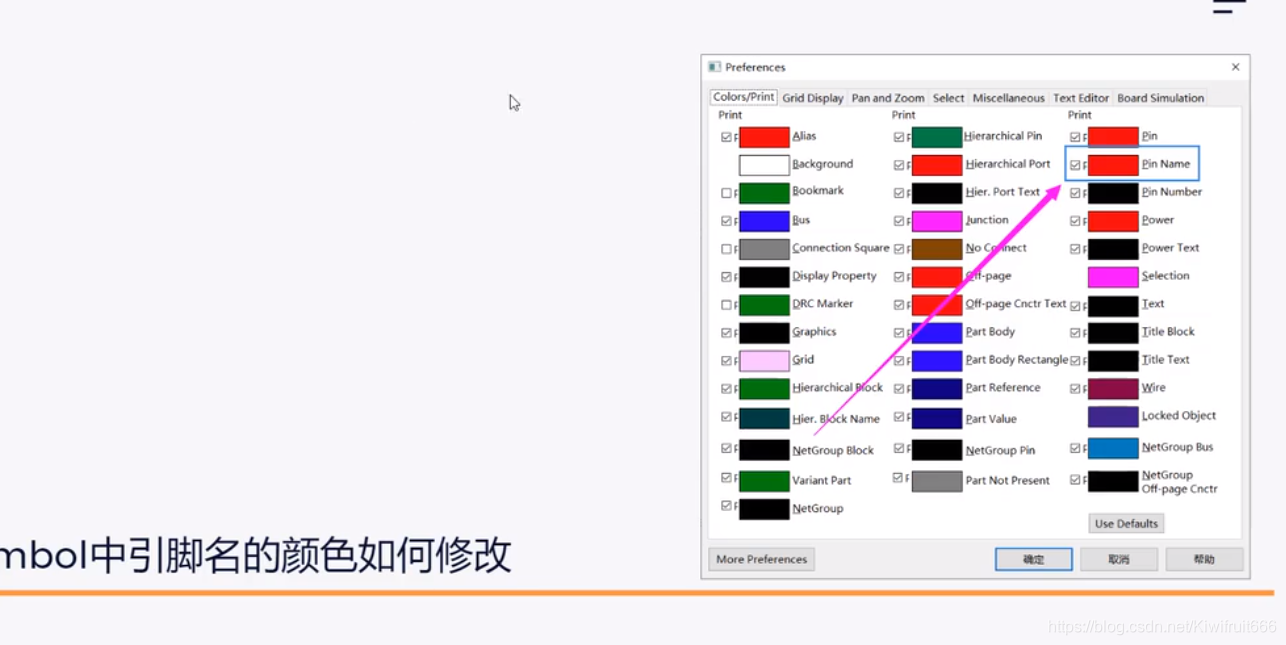

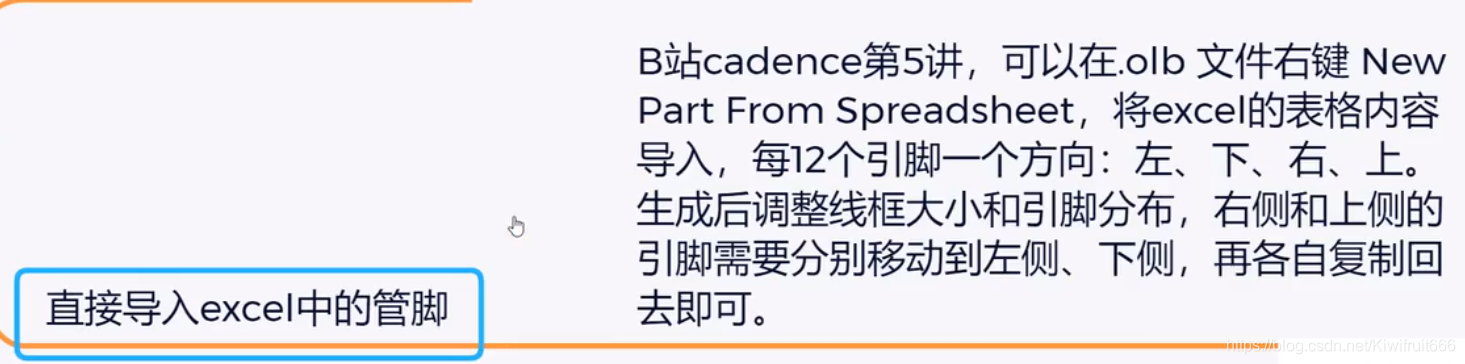

第九讲总结 需要填充的元器件绘制 多引脚元器件直接导入Excel中的管脚 双向页连接符的绘制 symbol中的颜色设置 元器件的旋转 多原理图修改页码

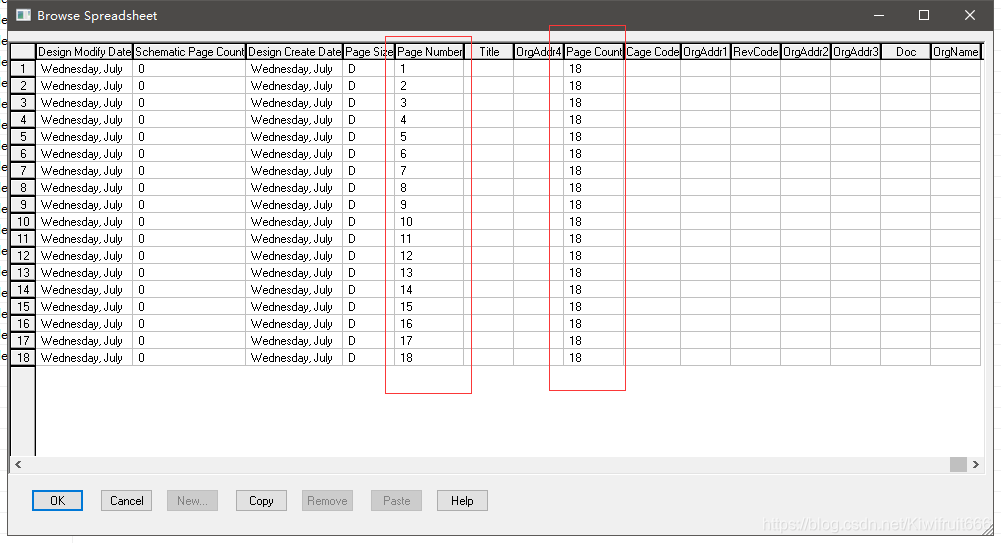

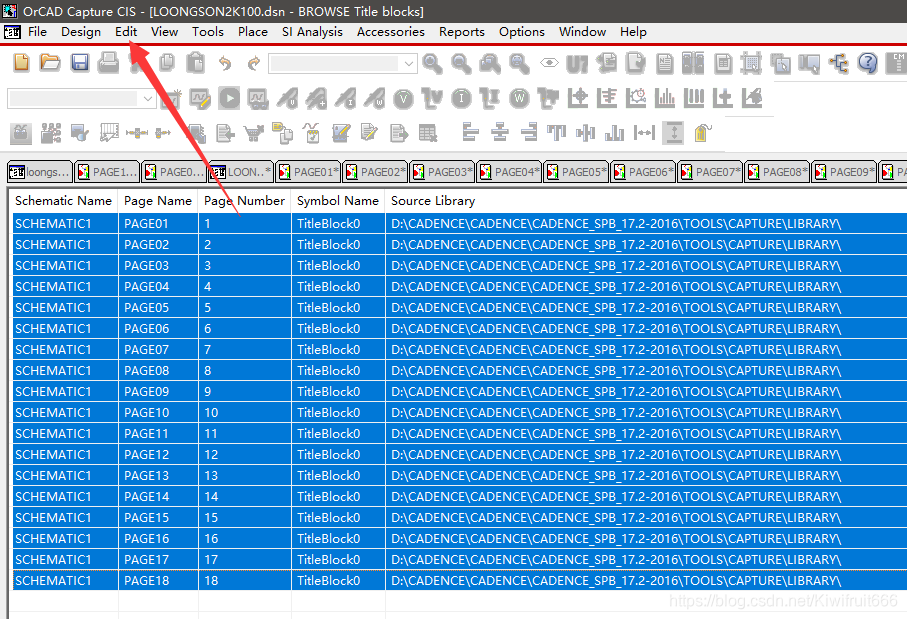

先选择要修改的原理图工程，点Edit菜单，选Browse——Titleblocks，在弹出的对话框上如图选择，点OK。

选中所有原理图，点击Edit->proterties然后再修改

元器件的镜像反转

1、选中元器件，按快捷键H即可对器件进行左右镜像，上下位置不变。

2、选中元器件，按快捷键V即可对器件进行上下镜像，左右位置不变

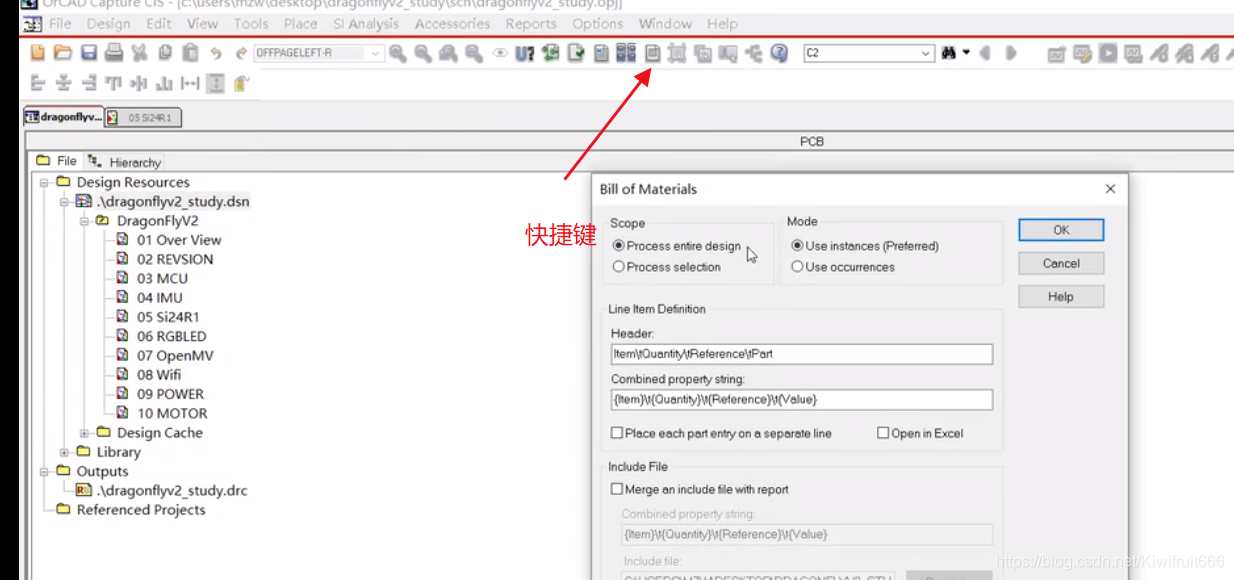

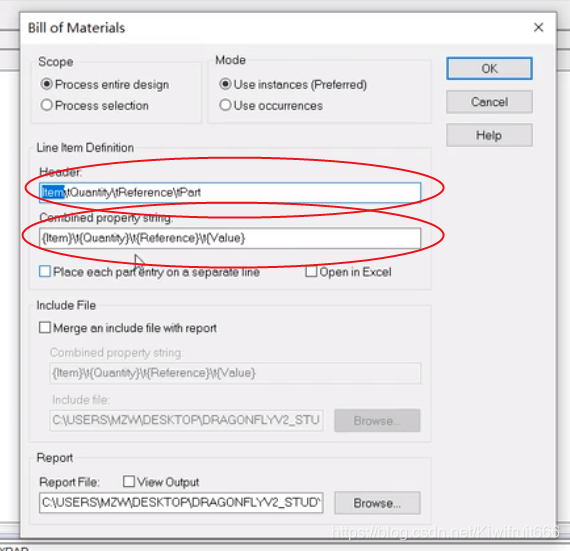

BOM表导出

Item\tQuantity\tReference\tPart\tValue\tPCB Footprint {Item}\t{Quantity}\t{Reference}\t{Part}\t{Value}\t{PCB Footprint}

Item\tQuantity\tReference\tPart\tValue\tPCB Footprint

{Item}\t{Quantity}\t{Reference}\t{Part}\t{Value}\t{PCB Footprint}
